Utilisez la commande Affichage de la propriété pour visualiser et afficher les propriétés de faisceau pour les fils, fils de câble, broches, épissures et segments affichés dans le dessin.
Ajoutez des propriétés aux broches, aux pièces et à un fil sélectionné.

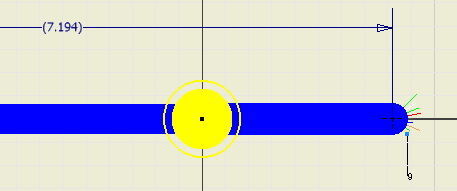

- Dans la fenêtre graphique, effectuez un zoom avant sur le faisceau.
-
Sur le ruban, cliquez sur l'onglet Planche à clous
le groupe de fonctions Gérer Affichage de la propriété . - Dans la boîte de dialogue Affichage de la propriété, sous Sélectionner des filtres, choisissez Toutes les broches.
- Dans la liste des noms de propriété, choisissez Nom de broche.
- Sous Options d'affichage, activez l'option Valeur seule, puis cliquez sur Appliquer.

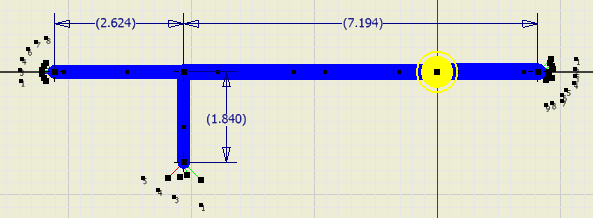

- Dans la fenêtre graphique, une ligne d'étirement relie la zone de texte de la propriété (attachée au curseur) et l'objet associé. Cliquez pour placer la propriété comme illustré.
Toutes les propriétés sont automatiquement placées en fonction de cette sélection.
- Pour placer les propriétés de pièce, choisissez Toutes les pièces, RefDes, Numéro de pièce, puis Valeur seule et cliquez sur Appliquer.
Cliquez en maintenant la touche Ctrl enfoncée pour sélectionner plusieurs éléments dans la liste.
- Dans la fenêtre graphique, cliquez pour placer les propriétés de pièce.

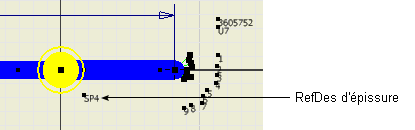

- Pour placer les propriétés d'épissure, choisissez Toutes les épissures, RefDes et Valeur seule, puis cliquez sur OK.

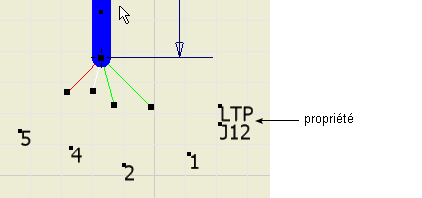

- A l'aide de la souris et de la touche CTRL, sélectionnez les propriétés LTP et J12 puis faites-les glisser vers l'extrémité de la ramification de segment.
