L'ensemble est presque terminé. Vous allez maintenant finir de placer les composants nécessaires à la création d'une nomenclature et d'une liste de pièces précises.
Cette section de exercice prévoit que le Centre de contenu est installé et accessible. Si le Centre de contenu n'est pas disponible, le matériel nécessaire pour finaliser l'ensemble est fourni dans le répertoire du didacticiel. Les étapes répertoriées à la section suivante ne décrivent pas en détail la procédure qui consiste à placer les anneaux élastiques sans le Centre de contenu.
Le Centre de contenu vous permet de placer un composant, de régler sa taille pour qu'elle corresponde à la cible et de le contraindre en quelques sélections. L'arête cible de l'anneau élastique que vous allez placer à la prochaine section correspond à l'arête interne notée sur l'image suivante.
- Sous l'onglet Assembler
le groupe de fonctions Composant , cliquez sur la flèche de la liste déroulante Placer pour accéder à la commande Placer depuis le Centre de contenu. Vous pouvez cliquer dans l'écran graphique avec le bouton droit de la souris et sélectionner la commande dans le menu contextuel. - Développez la section intitulée Shaft Parts.
- Développez la sous-section intitulée Circlips et sélectionnez Externe.
- Sélectionnez ANSI B 27.7M dans la boîte de dialogue, puis choisissez OK. Un aperçu du composant s'affiche dans la fenêtre graphique, attaché au curseur. Le point d'interrogation dans l'aperçu indique que la patte peut être automatiquement redimensionnée à l'aide d'AutoDrop.
- Déplacez votre curseur sur l'arête interne de la rainure et attendez que le composant se redimensionne automatiquement. Cliquez sur l'arête lorsque le composant atteint la taille correcte, puis cliquez sur la marque de coche dans la boîte de dialogue AutoDrop pour placer et contraindre le composant.
- Répétez l'opération pour placer les anneaux élastiques restants. Choisissez Terminer dans le menu contextuel une fois que vous avez fini. Le navigateur doit contenir quatre occurrences de ANSI B 27.7N 3AMI-7.
- Lancez la commande Placer un composant.
- Placez deux copies de 6mm SHCS.ipt dans l'ensemble.

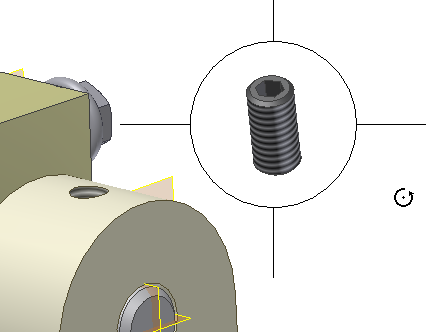

- Faites pivoter les composants, le cas échéant, pour positionner l'ouverture hexagonale comme illustré dans l'image suivante.
- Lancez la commande Contrainte et placez une contrainte Plaque/Plaque entre le trait d'axe de l'attache et celui du perçage.
- Choisissez Appliquer et répétez l'opération pour l'autre attache. Cliquez sur OK pour appliquer la contrainte et terminer la commande.
- Désactivez la visibilité de Cylinder Base.
- Lancez la commande Contrainte. Placez une contrainte Plaque/Plaque entre la face plane au bas de l'attache et la face plane dans la découpe de la goupille de verrouillage.
- Choisissez Appliquer et répétez l'opération de l'autre côté.
- Cliquez sur OK pour mettre un terme à l'opération.
- Activez la visibilité du composant Cylinder Base.
- Enregistrez le fichier.
