Ce didacticiel utilise un modèle d'ossature pour positionner et créer des membres de l'ossature. Créez un ensemble et placez le modèle d'ossature.
- Créez un nouveau fichier ensemble vide à l'aide du gabarit iam standard (mm).
- Placez une occurrence de frame_generator.ipt situé dans le dossier Frame Generator dans l'ensemble.

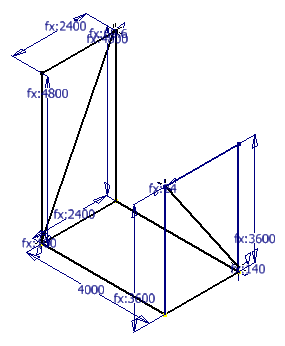

La pièce se compose d'une esquisse 2D et d'une esquisse 3D qui définissent à elles deux le modèle de squelette exemple. Vous utilisez ce modèle de pièce pour définir le placement et l'étendue des composants de l'ossature dans l'ensemble.
- Enregistrez l'ensemble sous le nom Skeletal.iam.
