- Vérifiez que le fichier projet spécifié est Tutorial_Files.ipj.
- Cliquez sur la commande Ouvrir, puis accédez au dossier Assembly FEA 3.

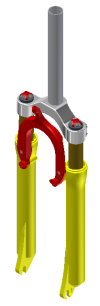

- Cliquez sur Suspension-Fork_Complete.iam, puis sur Ouvrir. Vous pouvez également cliquer deux fois sur le fichier.iam.
- A l'aide de l'option Enregistrer sous, enregistrez le modèle sous un nouveau nom, par exemple Suspension-Fork_Stress.iam. Il n'est pas nécessaire de cliquer sur Oui à tous.
- Dans le navigateur Modèle, développez le dossier Représentations, puis le dossier Niveau de détail.
- Cliquez deux fois sur la représentation de niveau de détail Toutes les pièces masquées.
- Dans le navigateur, cliquez avec le bouton droit de la souris sur les composants suivants et désactivez l'option Masquer dans le menu contextuel :
- Fork-Crown:1
- Fork-Slider:1
- Fork-Tube:1
- Fork-Slider_MIR:1
- Fork-Tube_MIR:1
- Cliquez avec le bouton droit de la souris sur le noeud du dossier Niveau de détail et choisissez Nouveau niveau de détail.
- Renommez la nouvelle représentation Stress LOD.
- Enregistrez le modèle d'ensemble.
Cette représentation de niveau de détail a été créée pour bénéficier des représentations dans l'environnement d'analyse des contraintes.
