Procédez à une étude (analyse modale) de la fréquence structurelle afin de trouver les formes de mode naturelle et les fréquences de vibration.
- Catégorie
-
Simulation
- Temps nécessaire
-
30 minutes
- Fichier didacticiel utilisé
-

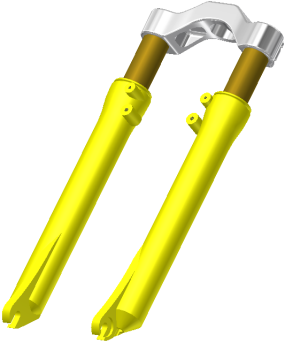

Suspension-Fork_Complete.iam
Remarque : Consultez les instructions d'installation figurant dans les fichiers du didacticiel sur le site http://www.autodesk.com/inventor-tutorial-data-sets-2014. Ensuite, téléchargez les jeux de données de didacticiel et les instructions d'installation figurant dans les fichiers du didacticiel, et installez les jeux de données comme indiqué.
Ce didacticiel utilise un ensemble Inventor. Il présente le processus de création, de résolution et d'affichage des résultats à l'aide de tracés 3D afin d'illustrer les différentes formes de mode et les valeurs de fréquence correspondantes.
Les contacts manuels et la sélection des paramètres de maillage avancés sont inclus. Les 10 premières formes de mode sont trouvées et les résultats sont expliqués.
Objectifs
- Créer une nouvelle simulation d'analyse modale.
- Etablir les relations correctes entre les composants à l'aide des contacts manuels.
- Exclure des composants ou les supprimer de la simulation via une représentation de vue de conception.
- Remplacer des matières.
- Ajouter des contraintes.
- Ajouter manuellement des contacts.
- Spécifier les paramètres de maillage.
- Exécuter la simulation.
- Afficher les résultats.
Conditions préalables
- Avoir terminé les didacticiels Analyse des contraintes d'ensemble et Affinement des contacts et du maillage.
- Voir la rubrique d'aide Mise en route pour plus d'informations.
Conseils de navigation
- Utilisez Suivant ou Précédent dans l'angle inférieur gauche pour passer à la page suivante ou revenir à la précédente.
