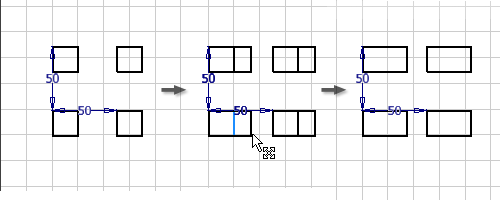

Organisez la géométrie d'esquisse dans un réseau rectangulaire.
Tout d'abord, créez la géométrie à inclure dans le réseau à l'aide des commandes d'esquisse.
- Sur le ruban, l'onglet Esquisse
le groupe de fonctions Réseau , cliquez sur Rectangulaire
. - Sélectionnez la géométrie d'esquisse à mettre en réseau.
- Cliquez sur Direction 1, puis sélectionnez la géométrie devant définir la première direction du réseau.
- Dans la zone Nombre, indiquez le nombre d'éléments dans le réseau.
- Dans la zone Espacement, définissez l'espacement entre les éléments.
- Cliquez sur Direction 2, sélectionnez la géométrie devant de définir la deuxième direction du réseau, puis indiquez une valeur dans les zones Nombre et Espacement.
- Le cas échéant, cliquez sur le bouton Autres pour choisir une ou plusieurs des options suivantes :
- Masquer Spécifiez des éléments de réseau précis à supprimer du réseau. La géométrie sélectionnée est masquée.
- Associatif Spécifiez la mise à jour du réseau lorsque des modifications sont apportées à la pièce.
- Encombrement total Spécifiez l'ajustement uniforme des éléments du réseau dans l'angle spécifié. Si cette case est désactivée, l'espacement du réseau mesure l'angle séparant les éléments au lieu de l'angle général du réseau.
- Cliquez sur OK pour créer le réseau.
