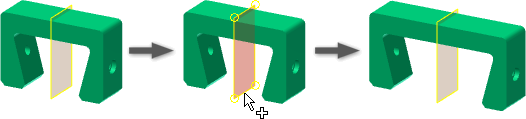

Dans l'environnement de modélisation de solides, cette option permet de prolonger ou de raccourcir un solide de base le long d'un axe. Le solide de base est redimensionné perpendiculairement à un plan sélectionné. L'extension ou la contraction d'un solide de base n'ajoute pas de nouvelle fonction. |
| Mode d'accès : |
Dans le navigateur, cliquez sur le composant avec le bouton droit de la souris, et choisissez Modifier le solide pour activer l'environnement de modélisation de solides. Puis cliquez sur l'onglet Modifier le solide de base |
Plan
Permet de sélectionner un plan de construction ou une face plane afin d'identifier la coupe suivant laquelle l'extension ou la contraction du solide doit être réalisée.
Etendre et Contracter
  |
Permet de définir si l'extension ou la contraction du solide de base doit être réalisée selon une distance égale de chaque côté du plan sélectionné. |
Distance
Permet de spécifier la distance d'extension ou de contraction du solide de base. La distance peut être exprimée sous forme de valeur numérique ou d'équation.
