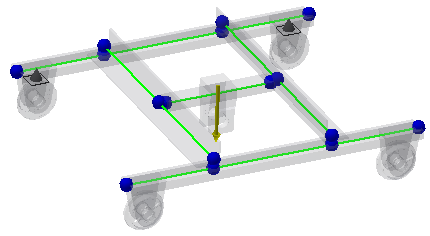

Vous allez définir, à présent, des conditions aux limites en ajoutant des contraintes et des charges à la structure. Commencez par ajouter des contraintes.
Remarque : Les contraintes sont requises pour les simulations d'ossature. Si vous exécutez une simulation sans contraintes, une boîte de dialogue affiche le message d'erreur suivant : Aucune contrainte n'est définie.
- Dans le groupe de fonctions Contraintes, cliquez sur Cylindrique

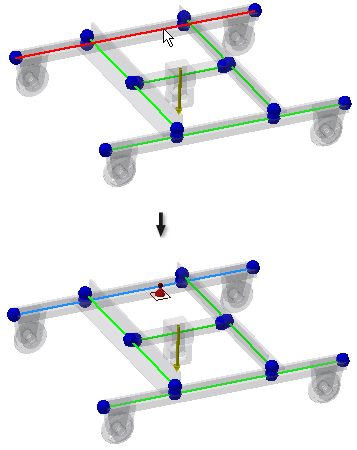

. La boîte de dialogue qui s'affiche vous permet de sélectionner une origine. - Sélectionnez la poutre comme indiqué dans l'image. L'aperçu du support cylindrique s'affiche.
-
Assurez-vous que l'option Absolu est sélectionnée dans la boîte de dialogue Support cylindrique. Vous insérez la valeur de décalage à l'aide des valeurs absolues mesurées à partir du début de la poutre.
Remarque : Vous pouvez utiliser la commande Systèmes locaux
dans le groupe de fonctions Affichage pour afficher les systèmes de coordonnées de poutres et définir le début de la poutre. - Dans la boîte de dialogue Support cylindrique, définissez le décalage sur 170 mm, puis cliquez sur OK. Le support cylindrique est appliqué.
- Insérez le deuxième support cylindrique sur la même poutre. Cliquez de nouveau sur Cylindrique dans le groupe de fonctions Contraintes.
- Sélectionnez la même poutre, puis définissez le décalage sur 2330 mm. Cliquez sur OK.
