Dans la section suivante, nous allons créer une surface de décalage à utiliser comme outil d'ajustement.
-

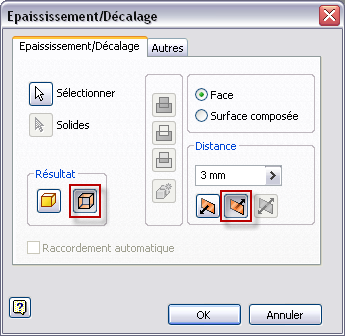

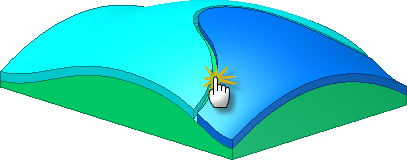

Dans l'onglet Modèle 3D, le groupe de fonctions Surface, lancez la commande Epaississement/Décalage. - Dans la boîte de dialogue, définissez la sortie sur Surface et choisissez la surface extrudée pour satisfaire à la sélection. Définissez la direction de la nouvelle surface à l'intérieur du corps. Définissez la Distance sur 2 mm. Cliquez sur OK pour créer la surface.

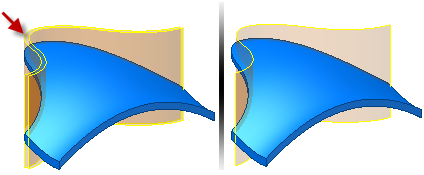

- Désactivez la visibilité de la surface extrudée.
-

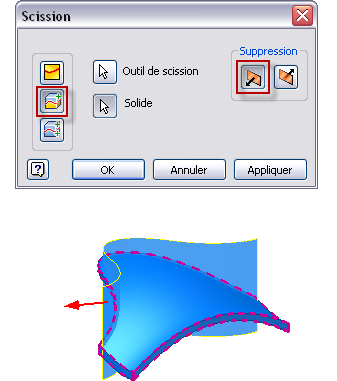

Lancez la commande Scission. - Sélectionnez l'option Découpe de solide; Sélectionner la surface comme Outil de scission. Assurez-vous que le côté à supprimer soit orienté dans la direction opposée de la matière. Remarque : Faites pivoter le modèle afin de vérifier que la flèche du côté à supprimer part du solide. Vous pouvez également sélectionner la seconde direction de suppression au lieu de celle qui est indiquée dans l'image suivante. Cela n'est pas un problème tant que la sortie est acceptable.
- Choisissez OK pour supprimer la matière.
- Désactivez la visibilité de la surface.
- Activez la visibilité de tous les corps solides. Remarquez l'espacement de 2 mm entre les corps.
- Enregistrez le fichier.
Ceci achève la partie du didacticiel traitant des splines et des surfaces. Pour terminer la pièce, vous pouvez continuer le didacticiel.
