La commande Symétrie de l'onglet Esquisse 3D permet de projeter symétriquement une géométrie 3D par rapport à un plan.
Commencez par utiliser les commandes de l'onglet Esquisse 3D pour créer la géométrie à copier par symétrie.
- Dans le ruban, cliquez sur
l'onglet Esquisse 3D
le groupe de fonctions Réseau
Symétrie
. - Sélectionnez la géométrie à projeter symétriquement.
- Cliquez sur Plan de symétrie dans la boîte de dialogue ou cliquez avec le bouton droit de la souris et sélectionnez Continuer.
- Sélectionnez le plan de symétrie.
- Cliquez sur le bouton Appliquer afin de projeter l'esquisse symétriquement.

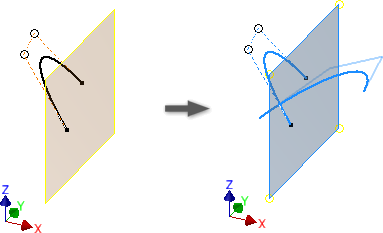

La géométrie d'esquisse est copiée en symétrie sur le plan de symétrie sélectionné. Les contraintes symétriques sont automatiquement appliquées entre les géométries symétriques. Vous pouvez supprimer ou modifier des segments mis en symétrie tout en conservant la symétrie des segments restants.
Remarque : Lorsque les courbes d'équation et la géométrie incluse sont copiées en symétrie, une relation maître/esclave est créée. La géométrie source entraîne la géométrie symétrique.
