Insérez et positionnez des composants dans l'environnement d'ensemble.
- Catégorie
-
Nouveaux utilisateurs
- Temps nécessaire
-
60 minutes
- Fichier didacticiel utilisé
-
Cylinder Base.ipt, Cylinder Body Sub_Assy.iam, Clamp Sketch.ipt, Long Shaft.ipt, Short Shaft.ipt, Lock Pin.ipt, 6mm SHCS.ipt.
Remarque : Consultez les instructions d'installation figurant dans les fichiers du didacticiel sur le site http://www.autodesk.com/inventor-tutorial-data-sets-2014. Ensuite, téléchargez les jeux de données de didacticiel et les instructions d'installation figurant dans les fichiers du didacticiel, et installez les jeux de données comme indiqué.

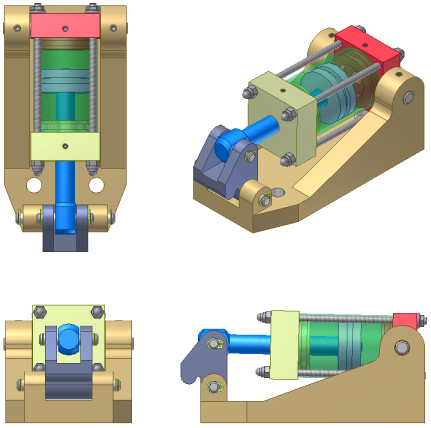

Un ensemble est un ensemble de composants liés les uns aux autres. Cet exercice vous présente les procédures que vous pouvez utiliser pour insérer et positionner exactement les composants, les uns par rapport aux autres.
Objectifs
L'objectif de ce didacticiel est de présenter les techniques de positionnement des composants et d'analyse de leurs déplacements. Ce didacticiel traite notamment des sujets suivants :
- Contraintes d'ensemble
- Liaisons d'un ensemble
- Jeux de composants en contact
- Ensembles flexibles
- Analyse des interférences
- Insertion de composants
Conditions préalables
- Savoir comment définir un projet actif, naviguer dans l'espace objet à l'aide des divers outils de visualisation et exécuter les fonctions de modélisation courantes, telles que la création d'esquisses ou d'extrusions.
- Voir la rubrique d'aide Mise en route pour plus d'informations.
Conseils de navigation
- Utilisez Suivant ou Précédent dans l'angle inférieur gauche pour passer à la page suivante ou revenir à la précédente.
