Créez un routage pour un câble Belden dans un seul segment :
- Ouvrez Enclosure_Assembly.iam dans le sous-dossier Cable & Harness. Il s'agit du même ensemble que vous utilisiez dans le didacticiel précédent.
- Activez Ensemble Faisceau2.
-
Sur le ruban, cliquez sur l'onglet Câble et faisceau

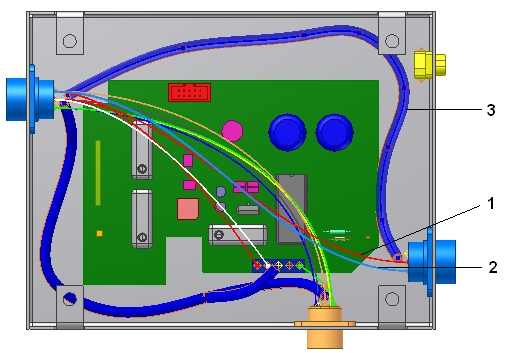

le groupe de fonctions Routage Routage . - Dans la fenêtre graphique, sélectionnez un fil de câble (1 ou 2) à acheminer.
- Activez la case Segment unique (manuel).
- Cliquez sur le bouton Premier segment, sélectionnez le segment (3) dans la fenêtre graphique (comme illustré ci-avant), puis cliquez sur OK.

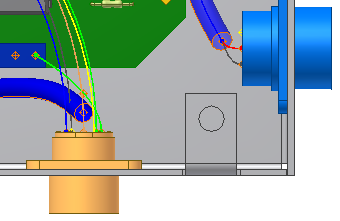

Les fils de câble sont acheminés ensemble, car ils représentent un seul câble. Les longueurs des câbles et les diamètres des faisceaux sont mis à jour automatiquement.
Remarque : Les opérations de routage/d'annulation de routage se font simultanément sur tous les fils de câble et doivent suivre la même trajectoire (via les mêmes segments) dans l'ensemble de câbles et faisceaux. - Enregistrez l'ensemble de câbles et faisceaux.
