Sélectionnez un fil et acheminez-le manuellement sur plusieurs segments.
- Cliquez deux fois sur Ensemble Faisceau1 pour l'activer.
-
Sur le ruban, cliquez sur l'onglet Câble et faisceau

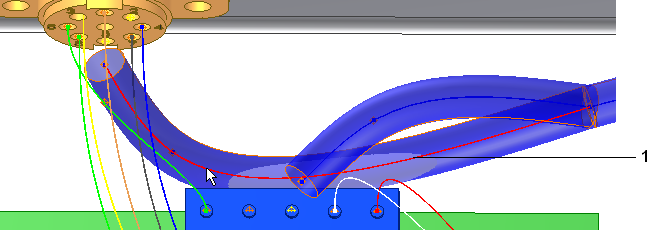

le groupe de fonctions Routage Routage . - Dans la fenêtre graphique, cliquez sur le fil (1) comme indiqué dans l'illustration.
Dans le navigateur, ce fil est intitulé Fil1.
Dans la boîte de dialogue Créer un routage de fils, le bouton Fils passe du rouge au blanc pour indiquer que la sélection du fil est terminée.

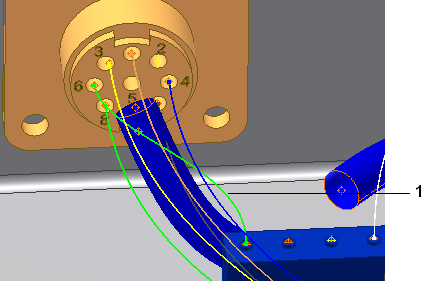

- Cliquez sur le bouton Premier segment, puis cliquez sur le premier segment (1) comme indiqué dans l'illustration ci-après.
La couleur du bouton Premier segment change et le bouton Dernier segment est activé.

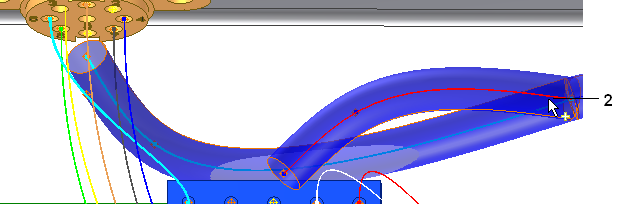

- Dans la fenêtre graphique, cliquez sur le segment de la ramification (2), puis sur OK.

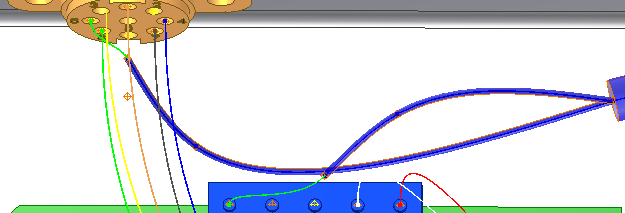

Le fil est acheminé dans le segment principal et en dehors de la ramification. La longueur du fil et le diamètre du segment sont calculés automatiquement.
