Importer des charges de mouvement de simulation dynamique

Sélectionnez l'option Analyse des charges de mouvement pour importer les charges de mouvement d'occurrences spécifiques dans l'environnement de simulation dynamique. Seules les pièces représentant un corps unique et répondant aux critères suivants sont valides pour le transfert de charges de mouvement.

Critères de charges de mouvement

• La pièce ne doit pas être soudée à une autre pièce.
• Seules les occurrences de pièce de niveau supérieur et les sous-ensembles flexibles sont éligibles pour l'exportation vers MEF. Cette opération d'exportation s'effectue dans l'environnement de la simulation dynamique.
• L'analyse est limitée à une occurrence de pièce unique et à un pas temporel unique désignés dans la simulation dynamique. Les autres corps sont automatiquement exclus. Toutes les conditions aux limites sont importées depuis la simulation dynamique.
• Le pas temporel s'exprime en secondes. Ajoutez un zéro à gauche. La notation scientifique peut être utilisée dans les cas extrêmes.
• Vous pouvez réaliser plusieurs simulations avec la même occurrence de pièce et le même pas temporel.
• Les fonctions d'ensemble sont prises en compte lorsque vous effectuez une simulation d'analyse des contraintes isolées.

Messages de définition incomplète

• Si vous avez activé l'option Analyse des charges de mouvement sans spécifier de composant, vous recevez un message vous invitant à sélectionner un composant.
• Si vous n'avez pas sélectionné de pas temporel, un message similaire à Aucun pas temporel sélectionné s'affiche dans la liste déroulante.
• Si lors d'une mise à jour de la simulation dynamique, le composant spécifié ne possède pas suffisamment de faces définies, son occurrence est supprimée de la liste d'exportation. Vous êtes invité à sélectionner une nouvelle pièce ou à compléter la définition de charge dans la simulation dynamique.

Commencez par exporter les charges depuis l'environnement de simulation dynamique. Ensuite, dans l'environnement d'analyse des contraintes, spécifiez que les charges de mouvement sont incluses dans la simulation. Exportez les charges de mouvement pour chaque pièce séparément.

Analysez des charges de mouvement associées à une pièce d'un ensemble :

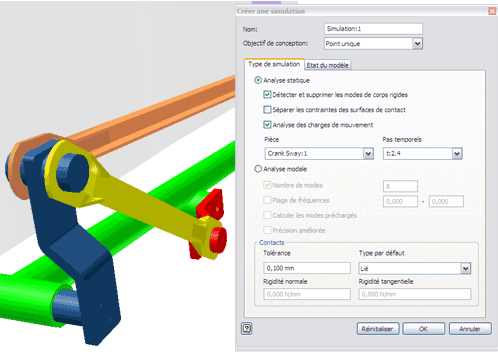

Pour une nouvelle simulation Dans le ruban, cliquez sur l'onglet Analyse des contraintes le groupe de fonctions Gérer Créer une simulation. . La boîte de dialogue Propriétés de simulation s'affiche. Dans l'onglet Type de simulation, activez l'option Analyse des charges de mouvement. Activez toute autre option supplémentaire. Sélectionnez la pièce dans la liste correspondante. Sélectionnez le pas temporel dans la liste correspondante. Cette liste répertorie tous les pas temporels générés dans la simulation dynamique. Cliquez sur OK. Une nouvelle simulation est créée pour le composant sélectionné. Toutes les charges appropriées liées à l'occurrence sont stockées dans le dossier Charges du navigateur. Complétez la définition de la simulation. Exécutez la simulation.

Pour une simulation existante Cliquez avec le bouton droit de la souris sur le noeud de navigateur de la simulation, puis cliquez sur Modifier les propriétés de simulation. Dans l'onglet Type de simulation, activez l'option Analyse des charges de mouvement. Activez toute autre option supplémentaire. Sélectionnez la pièce dans la liste correspondante. Sélectionnez le pas temporel dans la liste correspondante. Cliquez sur OK. Apportez toutes les modifications nécessaires aux paramètres de la simulation. Exécutez la simulation.
