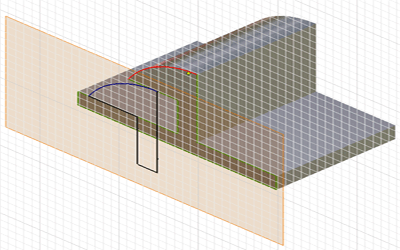

La géométrie de référence est constituée de points ou de courbes d'esquisse. Elle est créée par projection des arêtes, des sommets ou des fonctions de construction du modèle d'une autre esquisse sur le plan d'esquisse actif. La géométrie de référence renvoie (est associée) à la géométrie existante.
Vous pouvez créer une géométrie de référence de deux façons :
- Toutes les arêtes de la face sont automatiquement ajoutées à l'esquisse active en tant que géométrie de référence lorsque vous créez une esquisse sur la face plane d'un modèle.
- La commande Projeter la géométrie permet de projeter comme géométrie de référence les arêtes, les sommets, les fonctions de construction, les points ou les courbes d'un modèle d'une esquisse visible sur les plans d'esquisse actifs.
Point de construction
Lorsque la géométrie active ne suffit pas, les fonctions de construction peuvent vous permettre de créer et de positionner des fonctions supplémentaires. Pour bloquer la position et la forme d'une fonction, vous pouvez contraindre cette dernière à une fonction de construction.
Vous pouvez placer ou projeter des points de construction sur les faces de pièces, les arêtes linéaires ou bien sur un arc ou un cercle. Les points de construction peuvent être contraints aux points de centre des arcs, des cercles et des ellipses.

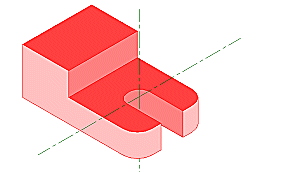

Axes de construction
Lorsque vous créez des fonctions et des ensembles, utilisez des axes de construction pour marquer des lignes de symétrie, des traits d'axe ou des distances entre les axes des fonctions de révolution.

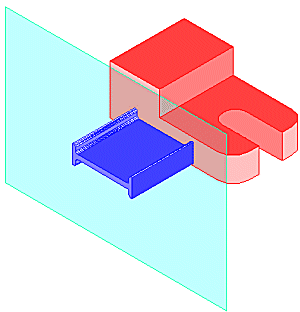

Plans de construction
Les plans de construction servent à créer des axes, des plans d'esquisse et des plans limite ou bien à positionner des vues en section ou des plans de coupe.
Instructions d'utilisation des plans de construction :
- Une face de pièce n'est pas disponible comme plan d'esquisse pour tracer de nouvelles fonctions.
- Une position intermédiaire est nécessaire pour définir d'autres plans de construction (par exemple, selon un angle par rapport à une face décalée).
- Placez les plans de construction au centre des formes cylindriques et utilisez-les pour ancrer les cotes paramétriques entre les fonctions cylindriques.
