Concepts de modélisation 3D

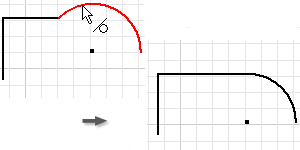

2D (contrainte) Limitent les modifications et définissent la forme d'une esquisse.
Associativité bidirectionnelle 2D/3D Automatise les mises à jour entre le modèle 3D et le dessin 2D associé. Lorsque vous modifiez le modèle 3D, le dessin est actualisé en conséquence.
Associativité bidirectionnelle 2D/3D Automatise les mises à jour entre le dessin 2D et le modèle 3D associé. Lorsque vous modifiez les cotes du modèle dans le dessin, le modèle 3D est actualisé en conséquence.
Paramètres et unités Les paramètres définissent la taille et la forme des fonctions, et gèrent le positionnement relatif des composants dans les ensembles.
Esquisses utilisées et non utilisées Les esquisses utilisées sont des contours ou des profils d'esquisses 2D servant à créer une pièce ou une fonction d'une pièce. Les esquisses utilisées sont réutilisables. Les esquisses fermées non utilisées servent à créer une pièce ou une fonction d'une pièce.
Géométrie de référence Projette les arêtes, les sommets ou les fonctions de construction des modèles sur le plan d'esquisse actif. Une géométrie de référence est associée à la géométrie existante.
Extrusion Permet d'ajouter du volume perpendiculairement à une esquisse 2D.
Révolution Permet de créer une extrusion concentrique autour d'un axe ou d'une ligne d'esquisse droite.
Lissage Permet de créer une extrusion dont la forme se module d'un contour d'esquisse à un autre.
Coque Permet de créer une cavité dans une pièce avec une épaisseur de paroi déterminée.
Balayage Permet de créer une extrusion dans la forme d'une esquisse en suivant une trajectoire définie.
Congé variable Permet de créer un raccordement progressif ou direct des rayons.
Etendue de congé radial Crée des transitions à tangente continue entre les congés placés sur des arêtes formant une intersection. Il est possible de spécifier des étendues distinctes pour les arêtes des intersections.
Nervures et âmes Permettent de créer des nervures (formes de support fermées à paroi fine) et des âmes (formes de support ouvertes à paroi fine).
Couture de surfaces Permet de coudre deux arêtes adjacentes et de même taille pour former une surface composée.
Scission de face Permet de scinder les faces d'une pièce pour définir une dépouille ou de scinder une pièce et d'en supprimer une moitié. Les scissions de face s'appliquent à des corps solides ou surfaciques et les scissions de pièce à des corps solides uniquement.
Dépouille de face Permet d'appliquer une dépouille ou de biseauter les faces de conceptions moulées ou coulées en vue de leur démoulage.
Vue en coupe locale Permet de supprimer une zone définie de matière afin d'afficher des pièces ou des fonctions masquées dans une vue de dessin.
Masquage des fonctions Permet de masquer et de rétablir l'affichage d'une ou plusieurs fonctions sans les supprimer. Les fonctions masquées sont mises en évidence à mesure que vous placez le curseur dessus.

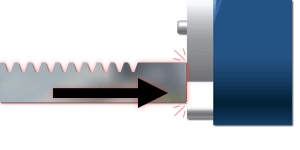

Détection des collisions Permet d'identifier les composants mal positionnés lorsque vous pilotez des contraintes en vue de simuler le mouvement mécanique.

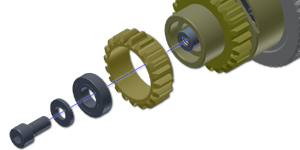

Espacements et lignes de montage Permet de décomposer une vue de présentation en masquant ou en affichant les espacements et les lignes de montage spécifiés.

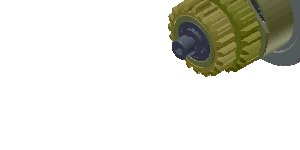

Animation 3D Permet de créer, de lire et d'enregistrer des animations de vues éclatées afin d'illustrer l'ordre et la trajectoire des espacements dans un ensemble complexe. Permet de créer des présentations détaillées des prototypes ou des produits finis. Appuyez sur la touche F5 pour lancer l'animation.
