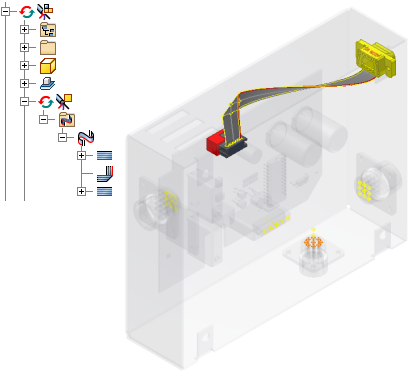

Comme avec les fils et les câbles, récupérez les limandes dans la bibliothèque Câble et faisceau et placez-les dans l'ensemble de câbles et faisceaux. Pour insérer une limande, sélectionnez la limande, puis identifiez les connecteurs de départ et de fin. Spécifiez la manière dont la limande doit être insérée dans le connecteur. Ensuite, ajoutez des points de construction intermédiaires pour contrôler la forme ou indiquer l'emplacement d'un pli.
Lorsque la limande est dans l'ensemble, vous pouvez la modifier de différentes façons.
- Modification de la connectivité : sélection de différents connecteurs, modification de la direction dans laquelle la limande est attachée aux connecteurs, déplacement du conducteur 1 vers une broche différente, modification de l'orientation.
- Ajout, suppression, déplacement et redéfinition des points de construction.
- Ajout de plis simples et doubles.
- Ajustement de la torsion au niveau de points sélectionnés.
