Déplier des fonctions de tôlerie

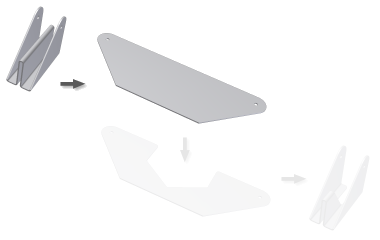

Lorsque vous travaillez dans un modèle en tôle plié avec au moins une face plate, utilisez la commande Dépliage pour déplier des rotations ou plis de tôle par rapport à la face de référence. La commande de dépliage ajoute une fonction de dépliage au navigateur de pièce en tôle et permet d'ajouter d'autres fonctions à la partie aplatie du modèle. Vous pouvez ensuite ajouter une fonction de repliage pour replier les rotations ou plis dépliés ou une partie d'entre eux.

Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Dépliage . Cliquez sur la face ou le plan à utiliser comme référence de dépliage. Cliquez sur les plis ou rotations en surbrillance à déplier. Si nécessaire, sélectionnez toutes les géométries en surbrillance à l'aide de l'option Ajouter tous les plis. Affichez un aperçu de l'état aplati et ajoutez ou supprimez les plis ou rotations afin d'obtenir l'aplatissement souhaité. Si vous souhaitez également déplier des esquisses non utilisées, sélectionnez-les. Cliquez sur OK.

Conseil : Pour déplier la plupart des plis ou rotations (mais pas tous), sélectionnez l'option Ajouter tous les plis. Annulez la sélection des plis ou rotations à ne pas déplier en cliquant dessus tout en maintenant la touche CTRL enfoncée.
