Vous allez créer une épissure à un emplacement arbitraire, puis vous lui ajouterez deux fils.
- Ouvrez Enclosure_Assembly.iam dans le sous-dossier Cable & Harness. Il s'agit du même ensemble que vous utilisiez dans le didacticiel précédent.
- Dans le navigateur, cliquez deux fois sur Ensemble Faisceau1.
- Créez un fil Generic 22AWG-GRN entre U7 Broche 3 sur le connecteur 360575:1 et J12 Broche 2 sur LTP:1. Utilisez l'ID de fil par défaut.

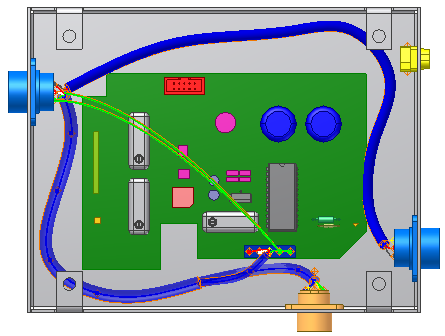

- Créez un autre fil Generic 22AWG-GRN entre U7 Broche 3 sur le connecteur 360575:1 et J12 Broche 2 sur LTP:1. Utilisez l'ID de fil par défaut, puis cliquez sur OK. Les nouveaux fils sont présentés dans l'illustration suivante.
Sur le ruban, cliquez sur l'onglet Câble et faisceau
le groupe de fonctions Créer Créer une épissure. .- Dans la boîte de dialogue Créer une épissure, conservez les valeurs par défaut.
Un cercle vert représentant l'épissure apparaît à côté du curseur. La distance de décalage par rapport à l'objet de l'épissure est indiquée par une ligne.
- Pour placer l'épissure, cliquez dans la fenêtre graphique près de l'emplacement indiqué dans l'image suivante. Vous déplacerez l'épissure lors d'une étape ultérieure du didacticiel ; l'emplacement exact n'est donc pas important.

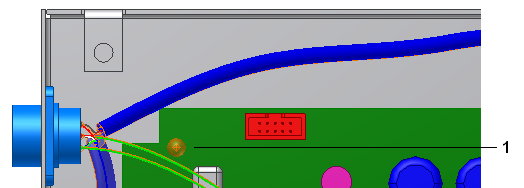

L'épissure (1) est présentée dans l'illustration ci-après.
Remarque : Pour modifier cette distance, cliquez avec le bouton droit de la souris, sélectionnez Modifier le décalage, puis entrez une valeur. La valeur par défaut apparaît sous l'onglet Epissure de la boîte de dialogue Configuration du faisceau.
- Cliquez sur OK pour créer l'épissure.
