Il est recommandé de placer les épissures sur des segments. Redéfinissez l'épissure sur un segment, puis acheminerez les fils.
- Cliquez avec le bouton droit de la souris sur l'épissure dans la fenêtre graphique, puis choisissez Redéfinir l'épissure dans le menu contextuel.

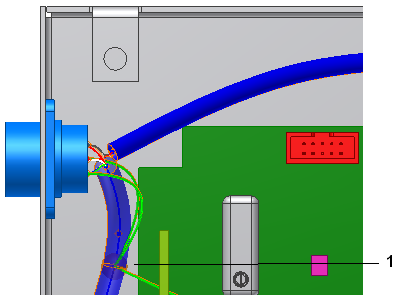

- Cliquez sur le segment sur lequel placer l'épissure (1). Cliquez directement sur la spline située au centre du segment ou sur un point de construction de ce segment.
- Dans le ruban, cliquez sur l'onglet Câble et faisceau
le groupe de fonctions Routage Routage automatique . - Assurez-vous que l'option Tous les fils sans routage est activée, puis cliquez sur OK.
Les fils sont acheminés sur le segment épissé, puis le long du segment secondaire.
- Dans le navigateur, cliquez avec le bouton droit de la souris sur Fil2_1, puis choisissez Afficher la trajectoire pour vérifier que les fils sont acheminés correctement.

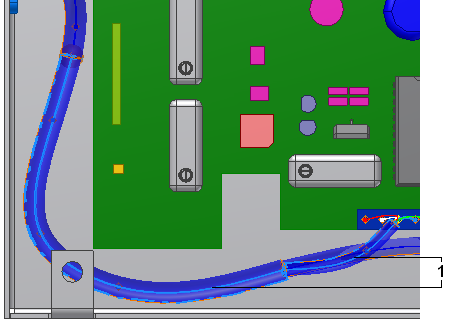

La trajectoire du fil (1) est mise en surbrillance à partir de l'épissure, de même que les segments qu'il traverse.
