Sur l'onglet Géométrie, sélectionnez et nommez les points de contrôle dans la pièce de schéma. Les points de contrôle sont utilisés pour positionner le résultat iCopy lorsqu'il est placé dans un ensemble. Ces points doivent être des points de géométrie (points d'arrivée des lignes, points de centre de deux cercles, mais pas les points d'esquisse).
- Cliquez sur l'onglet Géométrie.
- Dans la colonne Géométrie, cliquez sur Cliquez pour ajouter.

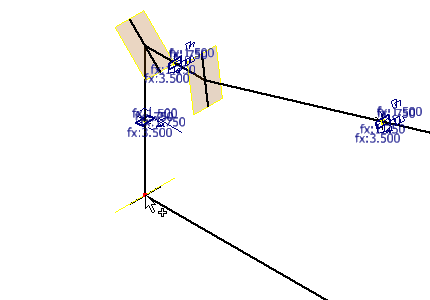

- Sélectionnez le point dans le coin inférieur gauche de l'ossature.
- Dans le champ Libellé, entrez Lower left.
- Dans la colonne Géométrie, cliquez sur Cliquez pour ajouter.

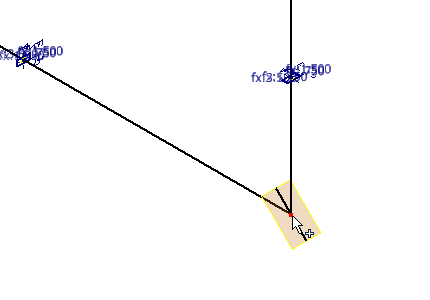

- Sélectionnez le point dans le coin inférieur droit de l'ossature.
- Dans le champ Libellé, entrez Lower right.
- Dans la colonne Géométrie, cliquez sur Cliquez pour ajouter.

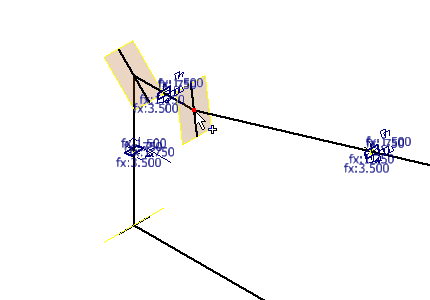

- Sélectionnez le point situé à l'extrémité gauche du membre supérieur central de l'ossature.
- Dans le champ Libellé, entrez Upper left.
- Dans la colonne Géométrie, cliquez sur Cliquez pour ajouter.

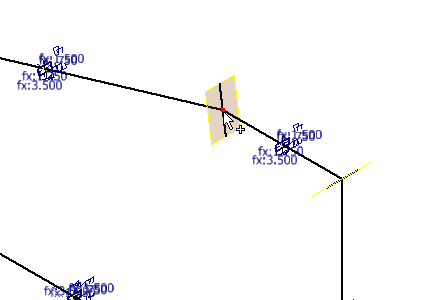

- Sélectionnez le point situé à l'extrémité gauche du membre supérieur central de l'ossature.
- Dans le champ Libellé, entrez Upper right. Appuyez sur la touche ENTREE pour valider les valeurs.
Remarque : Pour supprimer un point de construction à partir de la liste, mettez en surbrillance les champs Géométrie et Libellé puis appuyez sur Supprimer.
