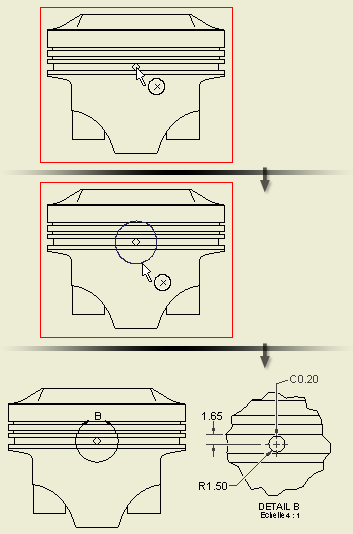

Vue de détail (boîte de dialogue)

Mode d'accès :

Sur le ruban, cliquez sur l' onglet Placer les vues le groupe de fonctions Créer Détail

Libellé de vue / d'échelle

Spécifie le libellé et l'échelle de la vue.
Identificateur de la vue	Permet de modifier l'identificateur de la vue.
Echelle	Définit l'échelle de la vue par rapport à la pièce. Entrez l'échelle voulue dans cette zone ou cliquez sur la flèche afin de sélectionner une valeur dans la liste des échelles courantes. Vous pouvez indiquer une échelle ne figurant pas dans la liste. La nouvelle échelle s'affiche au-dessus d'une ligne de la liste et reste disponible jusqu'à ce que vous fermiez Autodesk Inventor LT. Elle n'est pas ajoutée à la liste des échelles à partir du style de norme. Remarque : La modification de l'échelle de la vue parent n'a aucune incidence sur celle de la vue de détail.
	Définit la visibilité du libellé de la vue.
	Permet de modifier le texte du libellé de la vue dans la boîte de dialogue Formater le texte.

Style

Définit le style d'affichage de la vue. Par défaut, le style d'affichage d'une vue de détail est identique à celui de la vue parent. Pour le modifier, cliquez sur une commande de votre choix.
	Définit l'affichage de façon à montrer les lignes cachées.
	Définit l'affichage de façon à masquer les lignes cachées.
	Définit l'affichage de façon à obtenir un rendu en ombré.

Affichage

Forme de délimiteur	Crée un délimiteur circulaire ou rectangulaire pour une vue de détail. La forme du délimiteur est la même pour la vue parent et la vue de détail.
Forme d'ouverture	Spécifie le type de ligne de coupe : Irrégulière (type par défaut pour les deux formes de délimiteur) ou Lisse.
Afficher les limites détaillées complètes	Affiche une limite entière (circulaire ou rectangulaire) autour de la vue de détail générée.
Afficher la ligne de raccordement	Affiche une ligne de raccordement entre le délimiteur et la limite entière dans la vue de détail.
