Paramètres dans les modèles

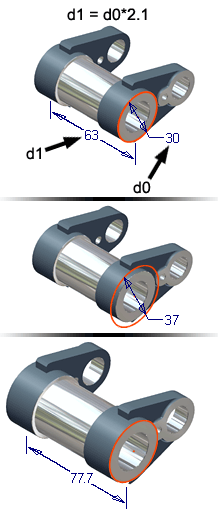

Les paramètres servent à définir la taille et la forme des fonctions. Vous pouvez indiquer la taille d'une plaque, par exemple, sous la forme Hauteur = Largeur/2, grâce à des équations permettant de définir les relations entre les paramètres.

Il est également possible de définir des paramètres pour lier des cotes aux exigences fonctionnelles. Par exemple, vous pouvez choisir que la zone de section d'une pièce ait certaines proportions et résiste à une certaine charge (Zone = Charge/Résistance_de_la_matière*Facteur_de_sécurité). Vous pouvez lier une feuille de calcul à une pièce et piloter les paramètres à partir des cellules de cette feuille. Les paramètres peuvent également être exportés vers la nomenclature et vers la liste de pièces.

La commande Paramètres permet d'afficher et de modifier les paramètres contenus dans la table Paramètres, de créer des paramètres utilisateur et d'établir un lien vers une feuille de calcul contenant des valeurs de paramètres.

Création des paramètres dans un modèle

Les paramètres du modèle sont automatiquement créés au moment de la cotation de l'esquisse ou de la création d'une fonction. Des noms par défaut sont attribués à ces paramètres, par exemple d0, d1, d2, mais vous pouvez les remplacer par des noms plus évocateurs. Vous pouvez entrer dans les zones d'édition des expressions qui définissent les noms et valeurs des paramètres. Vous pouvez également modifier les noms et valeurs des paramètres à l'aide des zones d'édition.

Vous pouvez créer des paramètres personnalisés, qui sont plus généraux que les paramètres du modèle et peuvent être utilisés pour répondre à des exigences fonctionnelles. Les paramètres utilisateur peuvent également être définis à l'aide d'une feuille de calcul.

Les deux types de paramètres peuvent attribuer des valeurs et établir des liens entre les éléments d'un modèle.

Redimensionnement des pièces

Lorsque vous utilisez la commande Paramètres pour définir ou modifier un paramètre, cliquez sur Mettre à jour pour appliquer les modifications. Lorsque vous modifiez une fonction, tous les paramètres dépendants sont modifiés en même temps que la fonction.

Utilisation des paramètres dans les iFonctions

Lorsque vous créez une iFonction, vous pouvez sélectionner des cotes d'esquisse et des paramètres de fonction comme paramètres de taille. Si ces paramètres portent un nom, ils sont inclus automatiquement dans l'iFonction.

Paramètres utilisateur

Les paramètres utilisateur sont utilisés dans les équations. Si vous utilisez les mêmes paramètres dans plusieurs pièces, comme la force ou le matériau, définissez-les dans des gabarits utilisés pour créer de nouveaux fichiers de pièce.

Paramètres de référence

Les paramètres de référence sont des paramètres pilotés. Autrement dit, leur valeur est mise à jour en fonction des changements apportés au paramètres pilotes. Il existe plusieurs façons d'en créer :

Paramètres multivaleur

Un paramètre multivaleur conserve une liste des valeurs possibles. Cependant, comme les autres paramètres, un paramètre multivaleur a une valeur unique à tout moment. Il n'est pas automatiquement verrouillé sur l'une des valeurs de la liste multivaleur, bien que vous puissiez le spécifier avec une règle iLogic.

Vous pouvez également ajouter une valeur personnalisée comme alternative à la liste de valeurs d'un paramètre multivaleur. Les valeurs personnalisées sont généralement utilisées uniquement temporairement en fonction des besoins.

Paramètres clés

Les paramètres clés sont des paramètres que vous définissez comme particulièrement important. Vous pouvez définir un indicateur optionnel pour chaque paramètre clé, puis utiliser un filtre de visibilité pour afficher une courte liste de ces paramètres essentiels.

Utilisation des paramètres liés

Vous pouvez définir des paramètres dans une feuille de calcul Microsoft Excel et lier celle-ci à une pièce. Vous pouvez également lier des paramètres provenant d'une combinaison quelconque de pièces. Un lien associatif est établi entre la pièce et les paramètres exportés du type de fichier en question. Au cours de la liaison avec la pièce, vous avez la possibilité de choisir les paramètres exportés à lier.

Pour utiliser des paramètres exportés d'un fichier vers un autre, vous pouvez utiliser un fichier pièce aves des paramètres globaux. Créez un fichier pièce comportant un jeu de valeurs habituellement dicté par des équations de conception. Le fichier pièce ne doit pas nécessairement contenir une géométrie, mais il peut contenir des esquisses si vous souhaitez les utiliser pour un modèle de squelette ou de présentation.

Vous pouvez dériver le fichier pièce avec des paramètres globaux dans les pièces à l'aide de Pièce dérivée afin d'extraire les paramètres nécessaires. Vous pouvez aussi utiliser cette même opération à l'aide d'une feuille de calcul au lieu d'un fichier pièce. Les paramètres exportés peuvent être dérivés de façon sélective dans les pièces dérivées.

Les modèles de squelette peuvent également faire référence à d'autres modèles de squelette.

Vous pouvez également extraire des paramètres d'une pièce directement vers un ensemble. Vous n'êtes pas nécessairement obligés d'avoir recours à des paramètres globaux, mais il se peut qu'au cours de la conception vous décidiez d'utiliser le paramètre d'une pièce d'un ensemble. Par exemple, vous pouvez décider d'utiliser la largeur d'une plaque dans une pièce (profondeur d'extrusion) comme contrainte de placage dans un ensemble.

Quelles sont les instructions de création de paramètres ?

Suivez les instructions ci-dessous pour garantir la mise à jour des paramètres et des pièces :
