Création d'une géométrie d'esquisse

Si votre gabarit par défaut ne s'ouvre pas en mode d'esquisse :

  1. Dans le navigateur, développez le dossier Origine.
  2. Sélectionnez le noeud du navigateur Plan XY.

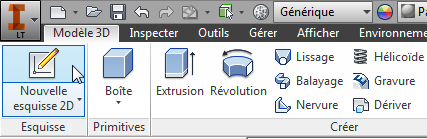

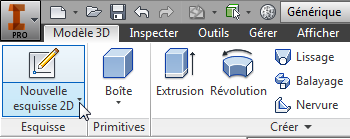

  3. Dans le ruban, cliquez sur l'onglet Modèle 3D le groupe de fonctions Esquisse Nouvelle esquisse 2D .

    Ensuite, dessinez un rectangle :

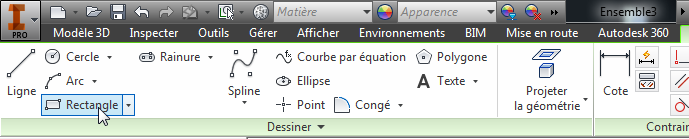

  4. Cliquez sur l'onglet Esquisse le groupe de fonctions Dessiner Rectangle .
  5. Définissez approximativement le rectangle comme indiqué dans l'image suivante.

    Vous noterez que les onglets sont divisés en groupes de fonctions. Par exemple, les commandes d'esquisse que vous utilisez pour dessiner une géométrie sont regroupées dans le groupe de fonctions Dessiner. Les sous-divisions du groupe de fonctions regroupent les commandes ayant des fonctions reliées.
