Extruder une géométrie d'esquisse

  1. Appuyez sur la touche E du clavier pour appeler la commande Extrusion, ou cliquez avec le bouton droit de la souris et sélectionnez Extrusion dans le menu de marquage.

    La vue de "face" du fichier DWG inséré contient la géométrie représentant l'extérieur du couvercle et l'épaisseur de la matière des faces latérales. Pour créer cette pièce, vous devez sélectionner les deux zones visibles dans la vue de face et comprises dans le rectangle de 6.30" x 6.30".

    Veillez à bien cliquer à l'intérieur des deux boucles d'esquisse. Cliquez pour lancer la lecture de l'animation illustrant les sélections requises.

  2. Dans la zone de saisie de valeur de l'affichage de canevas ou dans le champ Encombrement de la boîte de dialogue Extrusion, mettez en surbrillance la valeur 1 po.
  3. Sélectionnez la valeur de cote .560 (la profondeur totale du couvercle) dans la vue supérieure de la géométrie insérée.
  4. Le programme remplace la distance d'extrusion par défaut de 1 pouce par la cote existante, telle qu'elle est représentée par le nom de paramètre d5.

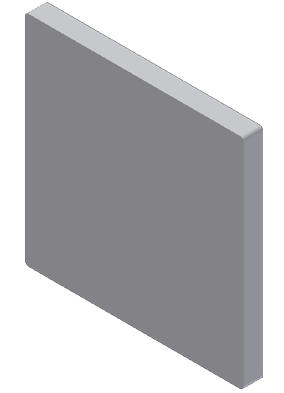

  5. Cliquez sur le bouton vert OK pour créer la fonction de base qui deviendra le couvercle du tableau électrique, puis quittez la commande.
  6. Appuyez sur F6 pour positionner la pièce en vue de début.
