Nous allons voir à présent comment créer l'arête arrondie de l'extérieur du couvercle. Vous référencez des cotes existantes afin de déterminer le rayon de l'arrondi, à l'instar de la procédure employée pour créer l'extrusion de base.
- Dans le navigateur Modèle, cliquez sur le symbole de développement/réduction situé en regard de l'entrée Extrusion1.
- Cliquez sur Esquisse1 avec le bouton droit de la souris pour afficher un menu d'options s'appliquant à la sélection active, puis choisissez Visibilité.
- Sélectionnez Zoom tout dans la barre d'outils de navigation. Zoom tout est également disponible dans le groupe de fonctions Naviguer de l'onglet Vue. L'esquisse importée est visible et prête à des fins de référence dans la fenêtre graphique.
- Dans le ruban, cliquez sur l'onglet Modèle 3D
le groupe de fonctions Modifier
Congé
. Vous pouvez également cliquer avec le bouton droit de la souris et sélectionner Congé dans le menu de marquage.
- Sélectionnez le contour fermé d'arête situé sur la face avant du couvercle (l'arête opposée à la face dotée de l'esquisse).

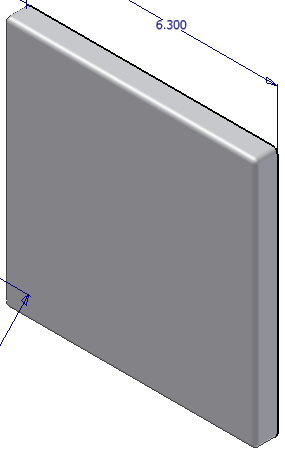

Un aperçu de l'arrondi s'affiche dans la fenêtre graphique.

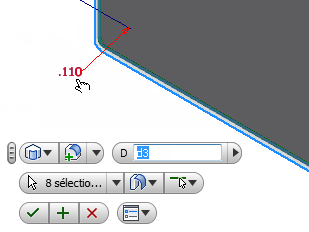

- Mettez en surbrillance la valeur du rayon par défaut dans la zone de saisie de valeur de l'affichage sur toile ou dans la boîte de dialogue Congé. Sélectionnez la valeur de cote 0.110 située dans le coin inférieur gauche de la vue avant de la géométrie d'esquisse.
- Cliquez sur le bouton vert OK pour créer l'arrondi et quitter la commande.
