Les solides de base sont des modèles importés créés dans d'autres systèmes de CAO. Dans Autodesk Inventor LT, ouvrez un solide de base en tant que fonction de base de taille fixe (la première dans un fichier). Contrairement aux modèles Autodesk Inventor LT, vous n'avez pas accès aux esquisses ou aux fonctions utilisées pour créer le solide de base.
Différences entre l'environnement de modélisation de solides de base d'Inventor et environnement de modélisation de pièces

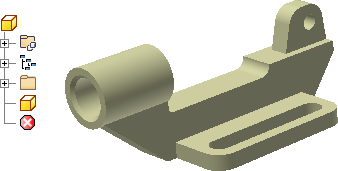

- Cliquez deux fois sur l'icône du solide de base dans le navigateur.
- Cliquez sur l'icône du solide de base avec le bouton droit de la souris et sélectionnez Modifier le solide dans le menu contextuel.
Lorsque vous modifiez un solide dans l'environnement de modélisation de solides de base, les modifications ne sont pas paramétriques et n'ajoutent pas de fonctions. Les fonctions de construction peuvent être ajoutées en tant que géométrie de construction. Cliquez sur Terminer pour fermer l'environnement de modélisation de solides de base.
Tâches que vous pouvez effectuer dans l'environnement de modélisation de solides
- Positionnement de fonctions de construction
- Extension ou contraction d'un solide de base par rapport à un plan de construction ou à une face plane
- Déplacement d'une face
- Décalage d'une face pour modifier l'épaisseur
Lorsque vous mettez à jour le solide de base afin de répercuter les modifications réalisées, les fonctions ajoutées dans l'environnement de modélisation de pièces sont repositionnées.
Tâches non disponibles dans l'environnement de modélisation de solides
Dans l'environnement de modélisation de solides, vous ne pouvez pas ajouter, modifier ou supprimer les éléments suivants :
- Cotes
- Contraintes
- Esquisses
- Fonctions, à l'exception des fonctions de construction
