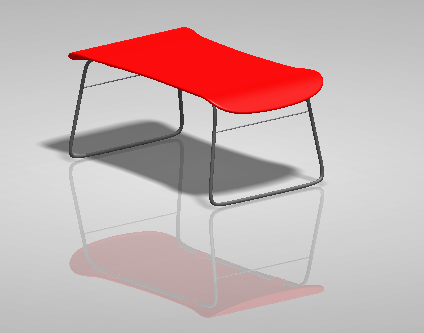

Importez une table stylisée par un artiste, et utilisez l'environnement de réparation et les outils de modélisation d'Inventor pour diagnostiquer et corriger les erreurs dans le fichier.
- Catégorie
-
Utilisateurs expérimentés
- Temps nécessaire
-
30 minutes
- Fichier didacticiel utilisé
-
_table.wire, _table_complete.ipt
Remarque : Consultez les instructions d'installation figurant dans les fichiers du didacticiel sur le site
http://www.autodesk.com/inventorlt-tutorial-data-sets-2014. Ensuite, téléchargez les jeux de données de didacticiel et les instructions d'installation figurant dans les fichiers du didacticiel, et installez les jeux de données comme indiqué.
Objectifs
- Utiliser les options d'importation pour créer des corps de réparation.
- Utiliser les outils de diagnostic et de réparation de l'environnement de réparation.
- Evaluer les erreurs de fonction.
- Utiliser la commande Coudre pour évaluer et combler les jeux.
- Utiliser la commande Prolonger les faces pour combler les jeux.
- Utiliser l'option Intersecter les faces pour ajuster les faces se chevauchant.
- Utiliser l'option Combiner pour joindre des corps solides distincts.
Conditions préalables
- Niveau moyen de compréhension de la modélisation de pièce.
- Activez le fichier projet Tutorials.ipj.
- Paramètres du document définis sur les pouces après l'importation.
- Activez les paramètres suivants dans les options d'application, sous l'onglet Esquisse :
- Projeter automatiquement les arêtes pour la création et la modification d'esquisse
- Projeter automatiquement l'origine de la pièce lors de la création de l'esquisse
Conseils de navigation
- Utilisez les liens de navigation sous forme de flèche dans le coin supérieur droit.
- Cliquez sur Suivant ou Précédent au bas de chaque page.
