Importer le fichier

Pour commencer :

  1. Sélectionnez la commande Ouvrir.
  2. Cliquez sur la liste déroulante Types de fichier et sélectionnez Fichiers Alias (*.wire).
  3. Sélectionnez le fichier _table.wire.
  4. Cliquez sur Options.
  5. Définissez Type d'importation sur Importation non associative.
  6. Activez l'importation dans l'environnement de réparation.
  7. Définissez Créer des surfaces en tant que sur Fonctions composites multiples.
    Remarque : Les fonctions composites multiples sont disponibles pour les types de fichier prenant en charge la séparation des informations exportées sur les niveaux, calques ou groupes. Si les informations n'ont pas été séparées dans le fichier source, l'activation des fonctions composites multiples n'a aucun impact sur le nombre de corps créés.
  8. Assurez-vous que l'option Coudre et intégrer automatiquement n'est pas activée.
  9. Cliquez sur OK pour fermer la boîte de dialogue des options.
  10. Cliquez sur Ouvrir pour importer le fichier.

    Lorsque le processus d'importation est terminé, une boîte de dialogue s'affiche, indiquant que le fichier comporte des erreurs.

    Géométrie saine
    Géométrie nécessitant une vérification plus approfondie
    Géométrie contenant des erreurs et nécessitant une réparation
  11. Cliquez sur Oui dans la boîte de dialogue pour ouvrir le fichier dans l'environnement de réparation.

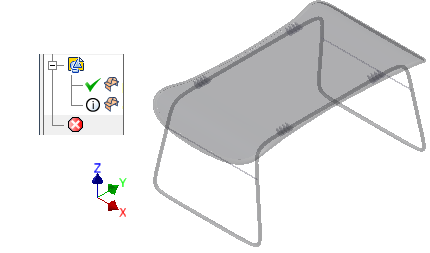

Le fichier s'ouvre dans l'environnement de réparation et contient deux corps composites. Dans le navigateur, cliquez sur chaque corps pour l'identifier. Le socle de la table est sain mais n'a pas pu être converti en solide et le dessus de table nécessite une vérification approfondie.
