Les nervures utilisent un contour ouvert pour créer un raidisseur unique. L'épaisseur spécifiée est normale au plan d'esquisse et la matière est extrudée de façon plane par rapport à l'esquisse.
Conseil : Effectuez un zoom et faites pivoter la pièce afin de visualiser la face sur laquelle se trouve la nervure.
Définissez le plan d'esquisse et créez la géométrie de contour :
- Vous pouvez également créer un plan de construction à utiliser en tant que plan d'esquisse. Cliquez sur Esquisse 2D, puis sur un plan de construction ou une face plane pour définir le plan d'esquisse.
- Le cas échéant, choisissez Afficher la face pour réorienter l'esquisse.
- Les commandes de l'onglet Esquisse vous permettent de créer un contour ouvert représentant la forme de la nervure.
Définissez ensuite la direction de la nervure, son épaisseur et sa taille de la façon suivante :
- Dans le ruban, cliquez sur
Onglet Modèle 3D
groupe de fonctions Créer
Nervure
. Vérifiez que le contour est sélectionné. Si ce n'est pas le cas, cliquez dessus pour le sélectionner. - Cliquez sur
pour définir la direction de la nervure. Cliquez sur Inverser la direction pour spécifier la direction d'extrusion de la matière. - Si le fichier pièce contient plusieurs corps, cliquez sur le sélecteur de solides pour choisir le corps participant.
- Dans la zone Epaisseur, entrez l'épaisseur de nervure voulue. Cliquez sur une direction d'inversion pour définir la direction de l'épaisseur de la nervure.
- Cliquez sur l'une des options suivantes pour définir la profondeur de la nervure :
Jusque suivant : permet de terminer la nervure sur la face suivante.
Taille finie : permet de définir une profondeur spécifique. Entrez une valeur. - Cliquez sur OK pour créer la nervure ou le tirant.
Remarque : Pour créer un réseau de nervures ou d'âmes, tracez plusieurs contours sécants ou non sur le plan d'esquisse, puis suivez les étapes précédentes.

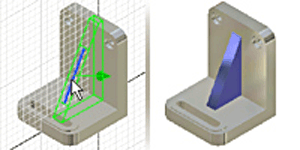

Démonstration : création d'une nervure parallèle au plan d'esquisse
