Les opérations de cadrage permettent de délimiter les vues de dessin en fonction d'une limite définie. Une telle opération s'effectue sur des vues existantes, sauf pour les types de vues suivants :
- Vues contenant une interruption (vues interrompues)
- Vues masquées
- Vues déjà cadrées
Dans les vues de cadrage, vous pouvez effectuer les opérations suivantes :
- Vue en coupe locale
- La vue de détail
- Opération de division
Les opérations de cadrage s'effectuent sur une vue avec des formes circulaires ou rectangulaires ou sur une esquisse de vue prédéfinie.

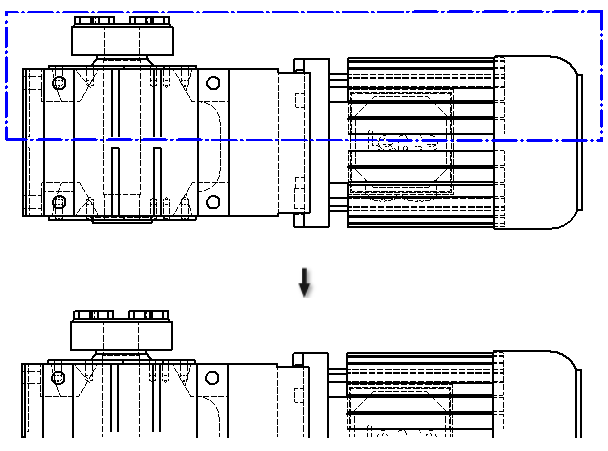

L'image suivante montre un exemple d'opération de cadrage.
Vues qui peuvent être cadrées
Les vues cadrées sont créées en modifiant les vues de dessin suivantes.
- Vue de pièce
- La vue projetée
- Vue isométrique
- La vue en coupe
- Opération de division
Opérations de cadrage et effets sur les annotations
Les opérations de cadrage sont disponibles pour tous les types d'annotations de dessin. Les annotations peuvent être ancrées aux extrémités d'une géométrie cadrée, y compris aux arêtes obtenues à partir des arêtes cadrées, si elles apparaissent.
Cotes
Le cadrage influe sur les cotes de la feuille existante. Si les ancrages des annotations sont perdus, ces dernières sont endommagées.
Traits d'axe et marques de centre
Le cadrage a un impact sur les traits d'axes et les marques de centre existants de tous types. Si les ancrages sont perdus, les annotations sont endommagées.
