Vous allez maintenant convertir une pièce en deux pièces uniques.
Plusieurs méthodes sont possibles pour créer une pièce à partir d'un modèle existant. Deux méthodes courantes sont présentées :
- Sélectionnez Enregistrer sous pour créer une pièce contenant uniquement des fonctions modifiables.
- Créez une iPièce liée à une table et masquez ou activez les fonctions uniques.
Avant de créer une nouvelle pièce unique, nous allons créer l'esquisse afin de localiser le perçage taraudé sur les deux pièces.

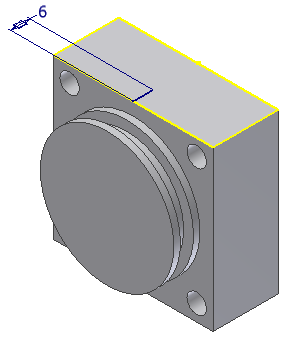

- Commencez une nouvelle esquisse sur la face supérieure comme illustré ci-dessous.
Conseil : Naviguez jusqu'à la vue de dessus à l'aide de l'outil ViewCube.
- Créez et cotez une ligne de 6 mm partant du milieu de l'arête avant. Veillez à ce qu'elle soit perpendiculaire à l'arête avant ou parallèle à l'arête latérale.
- Terminez l'esquisse.
-
Enregistrez le fichier.
- Cliquez sur

Enregistrer sous
Enregistrer sous et attribuez un nom à la nouvelle pièce End Cap Front
- Vous travaillez maintenant sur le nouveau fichier et le fichier End Cap back d'origine a été fermé.
Vous pouvez maintenant ajouter les fonctions propres à End Cap Front.
