Ajouter les perçages de montage à la base

Ce didacticiel arrive à sa fin. Vous allez maintenant créer les perçages de montage pour fixer la base. Assurez-vous que le plan de construction au centre de la pièce est visible.

  1. Créez une esquisse sur la face supérieure de la pièce.
  2. Lancez la commande Projeter la géométrie. Sélectionnez le plan de construction au centre de la pièce pour projeter le plan de construction comme ligne de l'esquisse active.
  3. Placez deux points (Point, Point de centre) verticalement et alignés l'un par rapport à l'autre.
  4. Placez une contrainte de verticalité entre les deux points pour les aligner.
  5. Ajoutez une cote de 16 mm entre le centre de la base et le point de centre supérieur.
  6. Cotez la distance globale entre les deux points. Sélectionnez les deux points de centre. Au lieu d'insérer une valeur pour la distance globale, effacez la valeur spécifiée dans la boîte de dialogue. Sélectionnez ensuite la cote de 16 mm afin d'ajouter la variable de cote dans la boîte de dialogue. Entrez l'opérateur de multiplication *, puis le nombre 2.

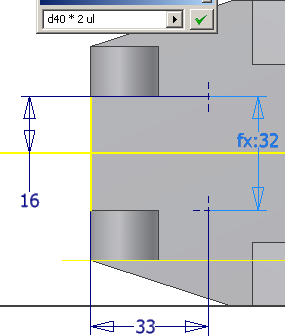

    Remarque : Les variables de cote dans votre esquisse peuvent être différents de ceux présentés dans l'image suivante. Si c'est le cas, cela n'a aucun impact sur l'exercice.
  7. Ajoutez une cote de 33 mm entre l'arête avant de la pièce et l'un des points de centre.
  8. Terminez l'esquisse.
  9. Lancez la commande Perçage. Placez deux perçages débouchant de 11 mm sur les points de centre.
  10. Créez une esquisse sur la face supérieure de la pièce.
  11. Lancez la commande Ligne. Créez une ligne depuis le milieu de l'arête arrière de la base vers le centre de la pièce.
  12. Ajoutez une cote de 16 mm à la ligne.
  13. Terminez l'esquisse.

    Il ne vous reste plus qu'à créer un perçage de dégagement de lamage pour une vis à tête hexagonale à partir d'une table de conversion.

  14. Lancez la commande Perçage. Sélectionnez l'extrémité de la ligne pour spécifier l'emplacement du perçage.

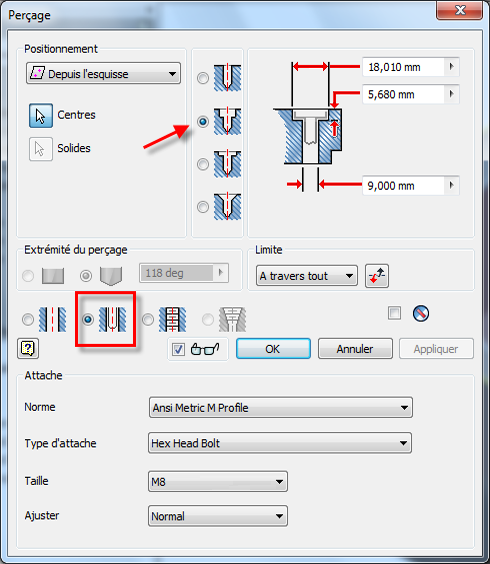

  15. Sélectionnez le perçage de lamage avec l'option perçage de dégagement comme illustré dans l'image suivante. Le système détermine la taille appropriée du lamage pour l'attache que vous spécifiez.
  16. Sélectionnez les paramètres de l'attache répertoriés dans l'image suivante, puis cliquez sur OK pour créer le perçage.
  17. Enregistrez le fichier.

L'exercice est terminé.
