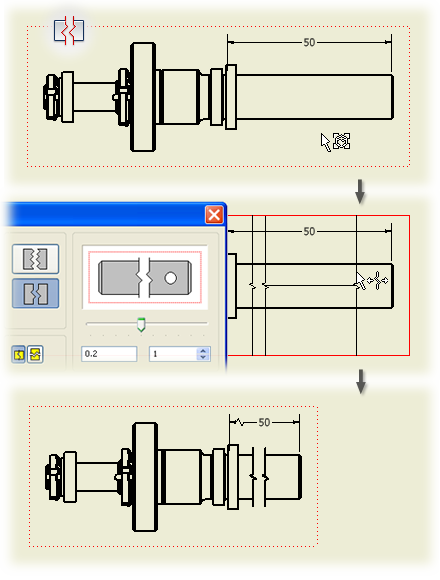

Vous pouvez interrompre une vue lorsque la vue d'un composant dépasse les limites du dessin actif et que sa mise à l'échelle pour s'ajuster au dessin la rend illisible.
Vous pouvez également interrompre une vue lorsque la vue d'un composant comporte d'importantes zones de géométrie quelconque. Par exemple, vous devez annoter les deux extrémités d'un arbre dont la partie centrale ne comporte aucune fonction. Vous pouvez placer des interruptions de vue n'importe où sur la longueur du composant. Vous avez même la possibilité de placer plusieurs interruptions sur une même vue de dessin.
Si une ligne de cote chevauche une interruption de vue, mais que ses deux points se trouvent hors de la zone supprimée par l'interruption, cette ligne est modifiée par un symbole d'interruption correspondant aux lignes de vue interrompue. Les cotes qui chevauchent une interruption, et dont un point ou deux se trouvent dans la zone supprimée par cette interruption, sont masquées.
Les vues interrompues permettent également de créer d'autres vues. Par exemple, vous pouvez utiliser un vue interrompue projetée afin de créer une vue en coupe interrompue.
Vues pouvant être interrompues
Les vues interrompues sont créées en modifiant les vues de dessin suivantes.
- Vue de pièce
- La vue projetée
- Vue isométrique
- La vue en coupe
- La vue de détail
- Opération de division
Héritage de la vue interrompue
- Il est possible de propager l'interruption à la vue parent. Au moment de créer l'interruption, il suffit de sélectionner l'option Propager à la vue parent.
- Pour la projection orthogonale, les vues interrompues sont héritées par défaut par une vue enfant si la direction de projection de la vue est parallèle aux lignes interrompues.
- L'héritage des vues interrompues est également pris en charge pour les vues enfant projetées sur le plan isométrique, mais les vues interrompues ne sont pas héritées par défaut.
