Rotation d'une vue de dessin

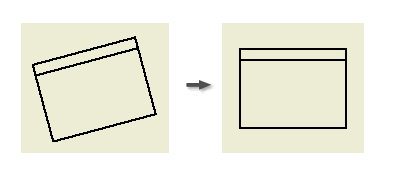

Pour faire pivoter une vue de dessin, vous devez sélectionner une arête du modèle, puis la faire pivoter selon un angle donné ou vers la position verticale ou horizontale. Il est impossible de faire pivoter une vue dotée d'une vue en coupe ou d'une vue auxiliaire dépendante.

1. Pour faire pivoter une vue, cliquez avec le bouton droit de la souris sur celle-ci et sélectionnez Rotation dans le menu contextuel. La boîte de dialogue Rotation de la vue s'affiche.
2. Pour faire pivoter la vue selon une arête, procédez comme suit :
   • Sélectionnez Arête dans la liste Degré de rotation.
   • Sélectionnez une arête dans la vue de dessin.
   • Sélectionnez Horizontale pour afficher horizontalement l'arête sélectionnée ou Verticale pour l'afficher verticalement.
3. Pour faire pivoter la vue selon un angle, procédez comme suit :
   • Sélectionnez Angle absolu ou Angle relatif dans la liste Rotation de la vue.
     Remarque : L'option Angle absolu permet de faire pivoter la vue selon l'angle spécifié par rapport au système de coordonnées de la feuille. L'option Angle relatif permet de faire pivoter la vue selon l'angle spécifié par rapport à l'orientation actuelle de la vue.
   • Entrez l'angle de rotation voulu pour la vue sélectionnée.
   • Sélectionnez le sens de rotation voulu.
4. Indiquez si les vues dépendantes doivent subir une rotation comme suit :
   • Sélectionnez Rotation de la vue pour faire pivoter uniquement la vue sélectionnée. Les vues enfant conservent l'orientation d'origine.
   • Sélectionnez Rotation caméra pour propager la rotation à toutes les vues dépendantes.
5. Cliquez sur OK pour fermer la boîte de dialogue. Si nécessaire, cliquez sur OK dans la boîte de message qui vous informe de la rotation des vues dépendantes.

Rotation de vues dépendantes

Par défaut, une vue parent et les vues enfant associées conservent la même orientation. Lorsque vous faites pivoter une vue parent, vous pouvez choisir de conserver ou d'interrompre l'alignement des vues dépendantes. Lorsque vous faites pivoter une vue enfant, l'orientation de la vue enfant devient indépendante de la vue parent.

Conseil : Une option de la boîte de dialogue Vue de dessin permet de contrôler l'héritage de l'orientation pour les vues enfant. Pour modifier les paramètres définis, cliquez deux fois sur une vue enfant pour afficher la boîte de dialogue Vue de dessin. Ouvrez l'onglet Options d'affichage, puis activez ou désactivez l'option Orientation depuis la base.

Démonstration de la rotation des vues de dessin

Démonstration : création d'une esquisse contrainte et rotation d'une vue avec esquisse
