Partie 11 : Ajout de cotes

Catégorie Nouveaux utilisateurs Temps nécessaire 15 minutes Fichiers didacticiels utilisés GSG_11_dimensions.rvt

Dans cet exercice, vous allez ajouter des cotes au modèle de bâtiment pour coter le tracé du bâtiment principal, et l'emplacement du mur-décor par rapport au bâtiment.

Objectifs

• Ajouter des cotes alignées et angulaires pour indiquer l'emplacement du mur-décor par rapport au bâtiment.
• Coter la largeur et la longueur du bâtiment.
• Utiliser l'option Ouvertures avec une cote alignée pour inclure automatiquement des ouvertures de fenêtre lors de la cotation du mur extérieur.

Visionner la vidéo

Ajout de cotes

1. Ouvrez un projet GSG_11_dimensions.rvt.
2. Vérifiez que le plan d'étage 01 - Lower Level est ouvert.
3. Cliquez sur l'onglet Annoterle groupe de fonctions Cote (Alignée).
4. Dans la barre des options, sélectionnez Faces du mur et, pour Choisir, sélectionnez Références individuelles.
5. Cotez la largeur du bâtiment :
   • Cliquez sur la face extérieure du mur nord.
   • Cliquez sur la face extérieure du mur sud.
   • Placez le pointeur à gauche du bâtiment, puis cliquez pour insérer la cote.

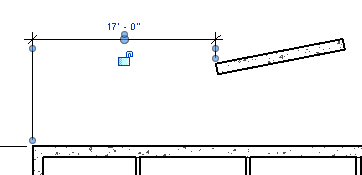

6. Cotez la distance entre le mur ouest et le mur-décor :
   • Cliquez sur la face extérieure du mur ouest.
   • Déplacez le pointeur au-dessus de l'angle supérieur gauche du mur, appuyez sur la touche Tab pour mettre en surbrillance l'extrémité, puis cliquez pour le sélectionner.
   • Déplacez le pointeur vers le haut, puis cliquez pour placer la cote.

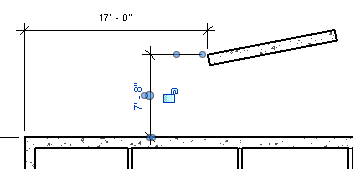

7. Cotez la distance entre le mur nord et le mur-décor :
   • Cliquez sur la face extérieure du mur nord.
   • Déplacez le pointeur au-dessus de l'angle supérieur gauche du mur-décor, appuyez sur la touche Tab pour mettre en surbrillance l'extrémité, puis cliquez pour le sélectionner.
   • Déplacez le pointeur vers la gauche, puis cliquez pour placer la cote.

8. Dans le groupe de fonctions Cote, cliquez sur (Angulaire).

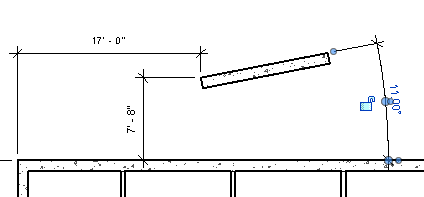

9. Ajoutez une cote angulaire entre le mur nord et le mur-décor :
   • Cliquez sur la face nord du mur décor.
   • Cliquez sur la face extérieure du mur nord.
   • Déplacez le pointeur vers la droite, puis cliquez pour placer la cote.

10. Dans le groupe de fonctions Cote, cliquez sur (Alignée).
11. Dans la barre des options :
    • Sélectionnez Murs entiers pour l'option Choisir.
    • Cliquez sur Options.
    • Dans la boîte de dialogue Options des cotes automatiques, sélectionnez Ouvertures et cliquez sur OK.

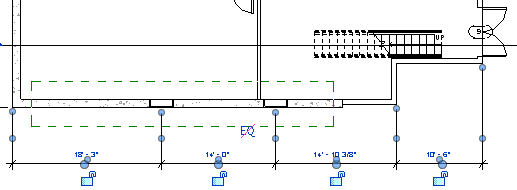

12. Cotez les ouvertures de fenêtres et les intersections pour le mur sud :
    • Cliquez sur le mur extérieur sud.
    • Cliquez sur les deux murs sud adjacents.
    • Déplacez le pointeur vers le bas, puis cliquez pour placer la cote.

13. Dans la barre des options, sélectionnez Références individuelles pour l'option Choisir.

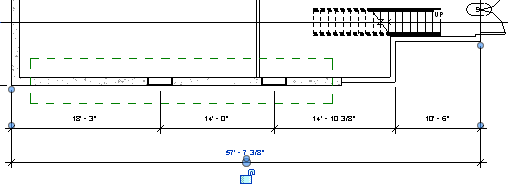

14. Cotez la longueur du bâtiment :
    • Cliquez sur la face extérieure du mur ouest.
    • Cliquez sur la face extérieure du mur est juste au-dessous de la porte double.
    • Déplacez le pointeur au-dessous de la cote précédente, puis cliquez pour placer la cote.
