Utilisez la procédure suivante pour spécifier comment une jonction de mur est nettoyée dans une vue en plan active.
- Cliquez sur l'onglet Modifier
le groupe de fonctions Géométrie
(Jonctions de murs). - Déplacez le curseur au-dessus de la jonction de mur et cliquez à l'intérieur du carré gris qui s'affiche.
- Dans la barre des options, sélectionnez l'une des options d'affichage suivantes :

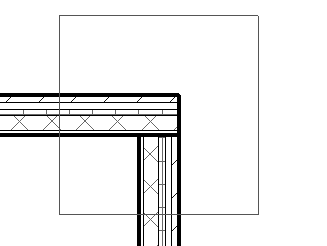

- Nettoyer le joint. Affiche un joint lisse. Lorsque le joint est sélectionné pour modification, les lignes pleines temporaires indiquent où les couches de mur se terminent, comme indiqué ci-dessous. Ces lignes disparaissent lorsque vous quittez l'outil Jonctions de murs sans imprimer.
- Ne pas nettoyer le joint. Affiche les extrémités du mur qui sont en about, comme indiqué.
- Utiliser le paramétrage de la vue. Permet de nettoyer les jonctions de murs en fonction de la propriété d'occurrence Affichage des jonctions de mur de la vue (voir Propriétés de la vue). Cette propriété détermine si le nettoyage s'applique à tous les types de mur ou uniquement aux murs de même type.
- Nettoyer le joint. Affiche un joint lisse. Lorsque le joint est sélectionné pour modification, les lignes pleines temporaires indiquent où les couches de mur se terminent, comme indiqué ci-dessous. Ces lignes disparaissent lorsque vous quittez l'outil Jonctions de murs sans imprimer.
- Cliquez sur Modifier pour quitter l'outil.
