Partie 2 : Création de murs

Catégorie Nouveaux utilisateurs Temps nécessaire 15 minutes Fichiers didacticiels utilisés GSG_02_create_walls.rvt

Dans cet exercice, vous allez travailler sur plusieurs niveaux pour ajouter des murs de fondation et des murs extérieurs et intérieurs au projet.

Objectifs

• Ajouter des murs de fondation à l'aide de l'outil Mur.
• Ajouter des murs extérieurs en copiant les murs de fondation et en utilisant l'outil Coller Aligné sur les niveaux sélectionnés.
• Ajouter des murs intérieurs au niveau inférieur à l'aide de l'outil Mur.
• Utiliser l'outil Ajuster/Prolonger afin de créer une ouverture pour un couloir.
• Placer les murs intérieurs au niveau de l'entrée à l'aide de la commande Copier à l'identique du menu contextuel.

Visionner la vidéo

Création de murs de fondation

1. Ouvrez le projet GSG_02_create_walls.rvt.
2. Dans l'arborescence du projet, sous Plans d'étage, cliquez deux fois sur 00 - Foundation pour ouvrir la vue dans la zone de dessin.
3. Cliquez sur l'onglet Architecturele groupe de fonctions Création (Mur).
4. Dans la palette Propriétés, cliquez sur la liste déroulante Sélecteur de type, sélectionnez Mur de base : Soutènement - Béton 12".
5. Dans la barre des options :
   • Dans la liste déroulante Hauteur, sélectionnez 02 - Entry Level.
   • Dans la liste déroulante Ligne de justification, sélectionnez Nu fini: Intérieur.
   • Vérifiez que l'option Chaîner est sélectionnée.
6. Cliquez sur l'onglet Modifier | Murle groupe de fonctions Dessiner (Ligne).

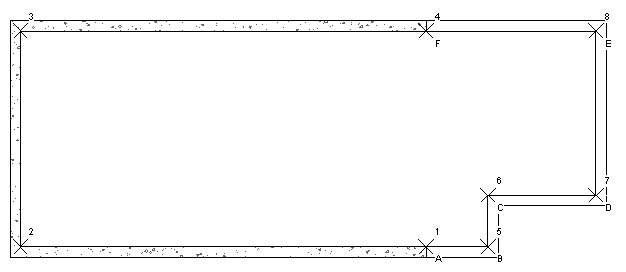

7. Dans la zone de dessin, dessinez les murs en commençant au point 1, jusqu'au point 4.

   Ces points ont été ajoutés au projet pour faciliter le dessin des murs à des emplacements spécifiques.

8. Appuyez sur la touche Echap pour modifier les options et placer un autre mur.
9. Dans la barre des options :
   • Dans la liste déroulante Hauteur, sélectionnez 01 - Lower Level.
   • Dans la liste déroulante Ligne de justification, sélectionnez Nu fini: Intérieur.
   • Vérifiez que l'option Chaîner est sélectionnée.
10. Cliquez sur le point A, appuyez sur la barre d'espacement pour inverser la direction du mur, puis cliquez sur le point B.
11. Continuez à cliquer sur les points pour tracer les murs du point C au point F.
12. Pour mettre fin à la commande, dans l'onglet Modifier | Placer Mur, cliquez sur (Modifier), ou appuyez deux fois sur la touche Echap.

13. Cliquez sur l'onglet Vuele groupe de fonctions Créer (Vue 3D par défaut).

Ajout de murs extérieurs

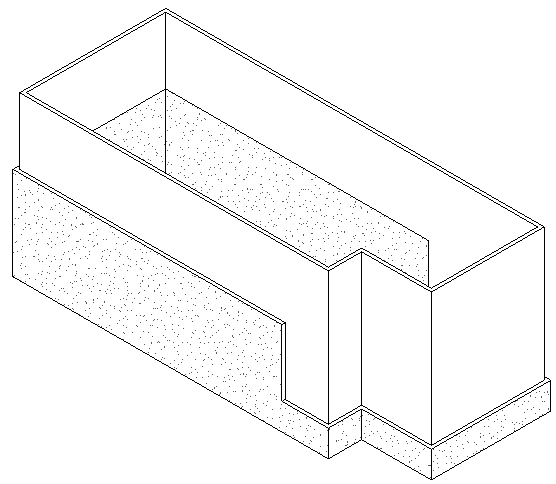

1. Dans la vue 3D, sélectionnez tous les murs de la vue en faisant glisser une fenêtre de sélection de droite à gauche.
2. Cliquez sur l'onglet Modifier | Murle groupe de fonctions Presse-papiers (Copier dans le Presse-papiers).
3. Dans le groupe Presse-papiers, cliquez sur la liste déroulante Coller, puis sur (Aligné sur les niveaux sélectionnés).
4. Dans la boîte de dialogue Choisissez les niveaux, sélectionnez 02 - Entry Level.
5. Dans la palette Propriétés, apportez les modifications suivantes aux murs sélectionnés, puis cliquez sur Appliquer :
   • Dans le sélecteur de type, choisissez Basic Wall: Generic-6''.
   • En regard de Contrainte supérieure, sélectionnez Jusqu'au niveau: 03 - Roof.
   • En regard de l'option Décalage supérieur, entrez 0'0".
6. Sélectionnez les murs dont la base n'est pas en contact avec la fondation.
   Remarque : Appuyez sur la touche Ctrl et, tout en la maintenant enfoncée, cliquez pour sélectionner plusieurs murs.
7. Dans la palette Propriétés, pour Contrainte inférieure, sélectionnez 01 - Lower Level, puis cliquez sur Appliquer.


Ajout de murs intérieurs

1. Dans l'arborescence du projet, sous Plans d'étage, cliquez deux fois sur 01 - Lower Level.
2. Cliquez sur l'onglet Architecturele groupe de fonctions Création (Mur).
3. Dans la barre des options :
   • Dans la liste déroulante Hauteur, sélectionnez 02 Entry Level.
   • Dans la liste déroulante Ligne de justification, sélectionnez Axe du mur.
   • Désactivez l'option Chaîner.
4. Dans le sélecteur de type, choisissez Basic Wall: Generic - 6''.
5. Dans la palette Propriétés, vérifiez que Contrainte supérieure est définie sur Jusqu'au niveau: 02 - Entry Level.

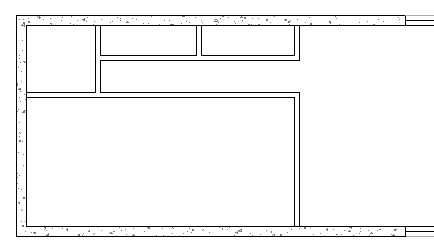

6. En vous basant sur l'image suivante, placez des murs intérieurs pour créer des pièces :

7. Modifiez les murs afin de créer un couloir :
   • Cliquez sur l'onglet Modifierle groupe de fonctions Modifier (Scinder l'élément).

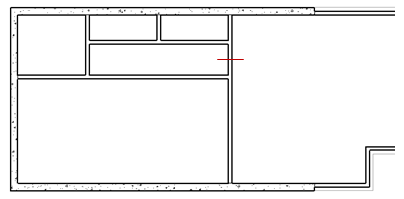

   • Cliquez sur le mur à l'emplacement indiqué par la brève ligne rouge dans l'image précédente.
   • Dans le groupe de fonctions Modifier, cliquez sur (Ajuster/Prolonger en angle).
   • Ajustez le mur scindé pour créer un couloir, comme indiqué.
     Remarque : Lors de l'ajustement dans Revit LT, sélectionnez les parties de l'élément à conserver.

8. Ouvrez le plan d'étage 02 - Entry Level.
9. Cliquez avec le bouton droit de la souris sur l'un des murs en demi-teinte qui apparaissent dans le niveau en fond de plan du niveau inférieur, puis cliquez sur Copier à l'identique.

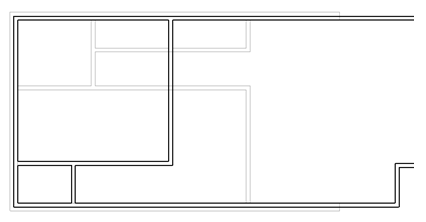

10. En vous basant sur l'image suivante, ajoutez des murs supplémentaires pour créer des pièces.

11. Cliquez sur (Modifier) afin de terminer la commande.
