Pour faire pivoter le poteau à l'insertion
- Sur le ruban, cliquez sur
Poteau porteur. - Onglet Structure
groupe de fonctions Structure Poteau - Onglet Architecturegroupe de fonctions Créationliste déroulante Poteau Poteau porteur
Localisation :
- Onglet Structure
- Dans la palette Propriétés, sélectionnez un type de poteau dans la liste déroulante Sélecteur de type.
- Dans la barre des options, effectuez les actions suivantes :
- Rotation après placement. Choisissez cette option pour faire pivoter le poteau immédiatement après l'avoir mis en place.
- Niveau. (Vues 3D uniquement) Choisissez un niveau pour la base du poteau. Dans les vues en plan, le niveau de la vue correspond au niveau de base du poteau.
- Profondeur Ce paramètre permet de tracer le poteau vers le bas à partir de sa base. Pour dessiner le poteau vers le haut à partir de sa base, choisissez Hauteur.
- Niveau/Sans contrainte. Choisissez un niveau pour le haut du poteau ou bien l'option Sans contrainte et spécifiez la hauteur du poteau.
- Cliquez pour placer le poteau.

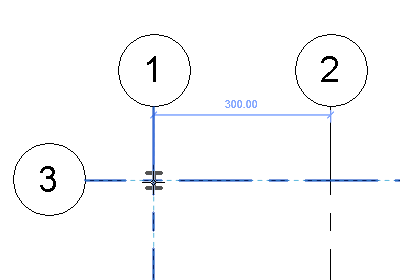

Les colonnes s'accrochent à la géométrie existante. Lorsque vous placez des poteaux aux intersections de quadrillage, les jeux de lignes de quadrillage sont mises en surbrillance.
Vous pouvez ajouter des poteaux dans les vues en plan et les vues 3D. La hauteur d'un poteau est définie par les propriétés de niveau de base et niveau supérieur, ainsi que les décalages.
Lors de l'insertion de poteaux, utilisez la barre d'espacement pour modifier leur orientation. Chaque fois que vous appuyez sur la barre d'espacement, le poteau pivote et s'aligne sur les lignes de quadrillage qui se coupent à l'emplacement sélectionné. En l'absence de quadrillage, le poteau pivote de 90° chaque fois que vous appuyez sur la barre d'espacement.
