Partie 10 : Création de vues

Catégorie Nouveaux utilisateurs Temps nécessaire 10 minutes Fichiers didacticiels utilisés GSG_10_views.rvt

Au cours de l'exercice qui suit, vous allez créer une vue en coupe, une vue de détail du mur ouest et un repère de détail du mur.

Objectifs

• Utiliser l'outil Coupe pour créer une vue en coupe d'un bâtiment.
• Utiliser des commandes pour modifier la surface incluse dans la coupe et modifier l'affichage de l'extrémité de ligne de coupe.
• Utiliser l'outil Repère de vue pour créer une vue en coupe de mur.
• Utiliser l'outil Repère de vue pour créer une vue de détail de la coupe du mur.

Visionner la vidéo

Création d'une vue en coupe

1. Ouvrez le projet GSG_10_views.rvt.
2. Dans l'arborescence du projet, sous Plans d'étage, cliquez deux fois sur 01 - Lower Level.
3. Cliquez sur l'onglet Vuele groupe de fonctions Créer(Coupe).

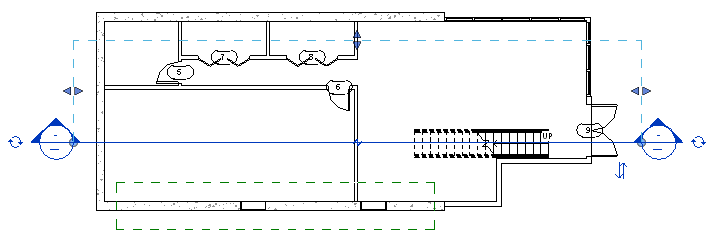

4. Cliquez en dehors du mur est du bâtiment, déplacez le pointeur vers la gauche jusqu'à ce qu'il se trouve à l'extérieur de l'édifice, côté ouest, et cliquez pour placer approximativement une ligne de coupe passant par le centre de l'escalier, comme indiqué.

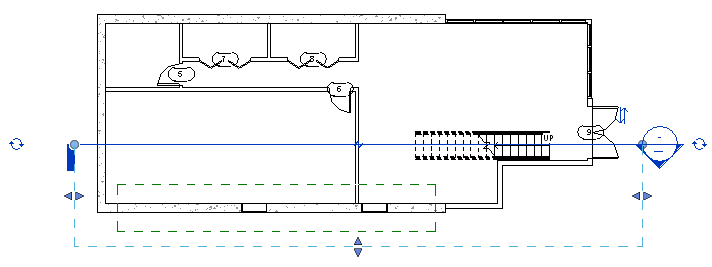

5. Cliquez sur la commande d'inversion () pour inverser la coupe de sorte qu'elle comprenne la partie centrale de l'édifice.
6. Cliquez deux fois sur la commande de navigation () de gauche afin de parcourir les options de marque de ligne de coupe et afficher l'extrémité de la ligne de coupe à gauche et à droite.

7. Cliquez deux fois sur l'extrémité de la ligne de coupe pour afficher la vue en coupe.
8. Dans la barre de contrôle Vue, cliquez sur (Masquer la zone cadrée).

Création de vues de détail

1. Cliquez sur l'onglet Vuele groupe de fonctions Créer (Repère).
2. Dans le sélecteur de type, sous Coupe, cliquez sur Coupe de mur.
3. Tracez un repère autour de l'ensemble du mur ouest du bâtiment, à partir de la fondation du mur.
4. Sélectionnez le repère et, à l'aide de la commande Faire glisser la pointe, faites glisser le marqueur de détail pour qu'il s'affiche dans la partie supérieure gauche du repère.

5. Cliquez deux fois sur le marqueur de détail pour ouvrir la vue de détail.
6. Dans la barre de contrôle Vue, cliquez sur (Masquer la zone cadrée).
7. Dans le panneau Créer, cliquez sur (Repère).
8. Dans le sélecteur de type, sous Vue de détail, sélectionnez Détail.

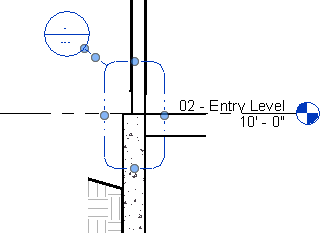

9. Tracez un repère autour de la zone où les deux types de murs se rejoignent au niveau 02 -Entry Level.
10. Repositionnez le marqueur de détail vers le haut et la gauche.

11. Cliquez deux fois sur le marqueur de détail pour ouvrir la vue de détail.
12. Dans la barre de contrôle Vue, cliquez sur (Masquer la zone cadrée).
