Cette procédure décrit la méthode typique d'utilisation des phases et des filtres des phases pour gérer un projet.
- Détermine les phases de construction que vous souhaitez suivre pour le projet et crée une phase pour chacune.
Exemple
Selon les normes de votre entreprise ou les besoins de votre projet, vous pouvez créer des phases appelées Phase 1, Phase 2, Phase 3.
- Créez une ou plusieurs copies d'une vue pour chaque phase, et nommez ces vues de façon appropriée.
Exemple
Dupliquez le plan d'étage Niveau 1 plusieurs fois et renommez les vues pour inclure les noms de phase : Niveau 1 - Phase 1, Niveau 2 - Phase 2, etc.
Conseil : Organisez l'arborescence du projet par phase. L'Arborescence du projet permet de trier les phases et les vues par nom de façon alphanumérique. Choisissez vos noms de phases et de vues avec soin de façon à ce qu'ils s'affichent dans la séquence de votre choix.

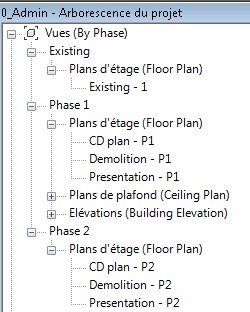

Vues organisées par phase
- Pour chaque vue, dans la palette des propriétés :
- Définissez la propriété Phase pour indiquer la phase du projet à laquelle la vue correspond.
- Définissez la propriété Filtre des phases pour gérer l'affichage des éléments dans la vue.
Exemple
Phase = Phase 1, Filtre de phase = Démolition
Phase = Phase 2, Filtre de phases = Nouveau + Existant
- (Facultatif)Spécifiez des graphiques pour les éléments existants, nouveaux, temporaires et démolis.
Exemple
Vous pouvez remplacer les graphiques par défaut pour les différents états de phases.
Graphismes de ligne pour les éléments démolis = rouge en pointillés
Graphismes de ligne pour les nouveaux éléments = lignes pleines magenta.
- (Facultatif) Spécifiez la propriété de la Phase pour chaque élément.
Suite
Par défaut, les éléments sont associés à la phase spécifiée pour la vue dans laquelle ils sont créés. (Par exemple, dans le niveau 1 - Phase 1, plan d'étage, vous créez un mur. Par défaut, le mur est associée à la Phase 1). Si nécessaire, vous pouvez utiliser la palette Propriétés pour changer la propriété Phase d'un élément.
- (Facultatif) Créez des nomenclatures spécifiques à la phase pour le projet.
Suite
Par exemple, vous pouvez créer une nomenclature de porte de Phase 1 qui répertorie toutes les portes à supprimer ou démolir et une nomenclature de porte de Phase 2 répertoriant toutes les portes à acheter et à installer.
- Créez des documents de construction spécifiques à la phase.
