Remarque : Il s'agit d'une procédure générale pour attacher des toits. Des variations sont possibles selon l'intention du concept.
- Après avoir esquissé des murs et un toit pour votre conception, esquissez un autre toit à attacher au toit d'origine.
Il est impossible d'ajouter le deuxième toit lors de la modification de l'esquisse du premier.
- A l'exception de la ligne de toit qui doit coïncider avec le premier toit ou le mur, chaque ligne du deuxième toit peut définir une inclinaison. Voir Inclinaison du toit.
- Cliquez sur l'onglet Vue
le groupe de fonctions Créer
(Vue 3D par défaut). - Dans la barre de contrôle Vue, pour Style visuel, sélectionnez Ombré.
- Si nécessaire, faites pivoter la conception afin de faciliter la sélection des bords du mur ou du toit.
- Cliquez sur·l'onglet Modifierle groupe de fonctions Géométrie
(Attacher/Détacher le toit). - Sélectionnez un bord du toit à attacher, puis sélectionnez le mur ou le toit auquel vous souhaitez attacher le toit.

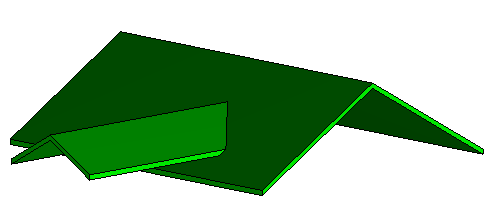

Attachement de toits
