Vous pouvez ajouter des poignées de forme à une famille de composants. Celles-ci s'afficheront après le chargement de la famille dans un projet. Les poignées de forme permettent de redimensionner le composant dans la zone de dessin, sans devoir créer différents types dans l'Editeur de familles. Voir Contrôles et poignées de forme.

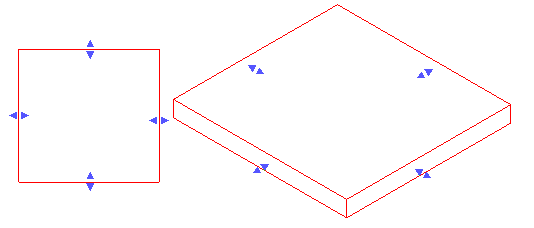

Exemple d'un composant générique dans les vues 3D et les vues en plan avec des poignées de forme ajoutées
Pour ajouter des poignées de forme à une famille de composants, vous devez procéder comme suit :
- Ajoutez des plans de référence à la famille.
- Ajoutez une géométrie de sorte à aligner l'esquisse de la géométrie sur les plans de référence.
- Pour les plans de référence, vérifiez que la valeur de Est la référence n'est pas Pas référence.
- Ajoutez une cote aux plans de référence.
- Libellez la cote comme paramètre d'occurrence.
- Enregistrez la famille et chargez-la dans un projet. Lorsque vous sélectionnez le composant dans la zone de dessin du projet, des poignées de forme s'affichent à l'endroit où les plans de référence sont alignés et cotés.
