Echelle de la vue dans le système de proportions utilisé pour représenter les objets dans un dessin. Vous pouvez attribuer différentes échelles à chaque vue d'un projet. Vous pouvez également créer des échelles de vue personnalisées.
- Dans l'arborescence du projet, cliquez avec le bouton droit de la souris sur la vue et choisissez Propriétés. Dans la palette Propriétés, pour Echelle de la vue, sélectionnez une valeur.
- Sélectionnez une échelle dans la barre de contrôle Vue.
Pour affecter une échelle de la vue :
Utilisez l'une des méthodes suivantes :
Pour créer une échelle de vue personnalisée

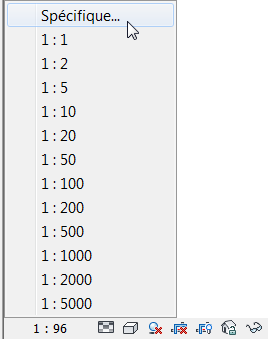

- Dans la barre de contrôle Vue, cliquez sur l'échelle de la vue, puis choisissez Spécifique.
- Dans la boîte de dialogue Echelle personnalisée, entrez une valeur de rapport.
- (Facultatif) Sélectionnez Afficher le nom et entrez un nom personnalisé à appliquer à l'échelle.
- Cliquez sur OK.
Remarque : Il est impossible d'appliquer une échelle de vue personnalisée à d'autres vues du projet.
