Désignation d'un emplacement en tant que réserve équipée

Vous pouvez marquer un emplacement vide (ouvert) en tant que rechange.

La boîte de dialogue Paramètres électriques contient deux paramètres qui vous permettent de spécifier si les charges de rechange sont incluses dans les paramètres Charge totale connectée et Demande de charge totale estimée du panneau (en VA et en ampères). Ces deux paramètres sont Inclure les rechanges dans les totaux de panneaux et Exécuter les calculs de charges des espaces.

Les rechanges sont verrouillés par défaut, mais peuvent être déverrouillés. Les rechanges verrouillés ne quittent pas leur emplacement ou phase lorsque vous rééquilibrez la nomenclature de tableaux.

Remarque : Vous devez déverrouiller un rechange avant de le remplacer par un circuit.

1. Ouvrez une nomenclature de tableaux.
2. Sélectionnez un ou plusieurs emplacements ouverts.
3. Cliquez sur l'onglet Modifier la nomenclature de tableauxle groupe de fonctions Circuits Attribuer le rechange.

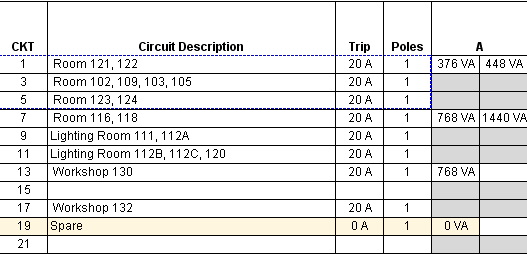

   Le terme Rechange s'affiche dans la colonne Description du circuit pour tous les emplacements sélectionnés et les valeurs de phase sont définies par défaut sur 0. Vous pouvez remplacer cette valeur et attribuer des valeurs de charge de phase aux rechanges.


   Remarque : Lorsque le nombre de pôles maximum est atteint sur un panneau, la commande Attribuer le rechange n'est pas disponible. Si, par exemple, 21 pôles sont attribués au disjoncteur et 42 emplacements sont affichés dans le gabarit, cette commande n'est pas disponible pour les pôles 22 à 42.
