Placement de charges linéiques sur un cadre incliné

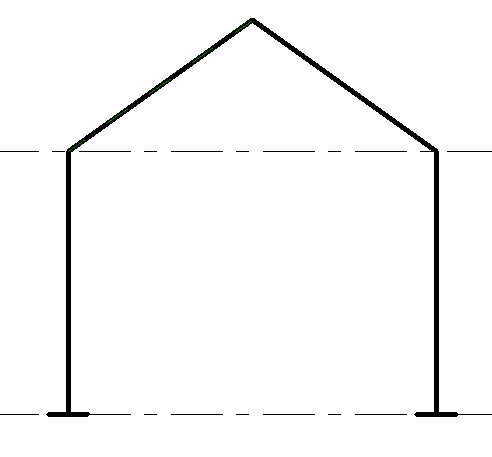

Dans cet exemple, nous allons utiliser un cadre incliné tel que celui de l'illustration.

Définition du plan de construction

Ajout d'une charge linéique à l'inclinaison à l'aide du plan de construction actif

Ajout d'une charge linéique perpendiculaire à l'élément vertical du cadre à l'aide de l'outil Charge linéique avec hôte

1. Cliquez sur l'onglet Structurele groupe de fonctions Plan de construction Plan de référence.
2. Tracez un plan de référence, comme indiqué.

3. Cliquez sur l'onglet Structurele groupe de fonctions Plan de construction Définir.
4. Dans la boîte de dialogue Plan de construction, sélectionnez Choisir un plan.
5. Dans la zone de dessin, sélectionnez le plan de référence. Dorénavant, le plan de construction est défini à l'angle de l'inclinaison du cadre.

6. Cliquez sur l'onglet Analyserle groupe de fonctions Charges Charges.
7. Cliquez sur l'onglet Modifier | Placer des chargesle groupe de fonctions Charges Charge linéique.
8. Dans la palette Propriétés, sélectionnez une valeur pour Cas de charge. Pour plus d'informations sur les cas de charges, voir Ajout d'un cas de charge ou d'une nature de charge.
9. En regard du paramètre Utiliser le système de coordonnées local, sélectionnez Plan de construction.
10. Dessinez la charge linéique comme ci-dessous :
    • Sélectionnez l'extrémité de l'élément qui se trouve au bas de l'inclinaison.
    • Sélectionnez l'extrémité de l'élément qui se trouve en haut de l'inclinaison.

11. Cliquez sur l'onglet Structurele groupe de fonctions Plan de construction Définir.
12. Dans la boîte de dialogue Plan de construction, cliquez sur Choisir un plan.
13. Sélectionnez le nouveau plan de référence.
14. Cliquez sur l'onglet Analyserle groupe de fonctions Charges Charges.
15. Cliquez sur l'onglet Modifier | Placer des chargesle groupe de fonctions Charges Charge linéique hébergée.
16. Dans la palette Propriétés, entrez une valeur pour Cas de charge. Pour plus d'informations sur les cas de charges, voir Ajout d'un cas de charge ou d'une nature de charge.
17. Sélectionnez une valeur pour la propriété Utiliser le système de coordonnées local.
18. Sélectionnez l'élément vertical.

    La charge linéique est ajoutée, perpendiculaire à l'élément vertical dans la direction x positive et créée à l'aide du plan de construction de l'hôte.
