Lors de la création d'un système de poutre, si les deux zones ne sont pas identiques en termes de forme et d'éléments de support, le système de poutre que vous collez risque de ne pas s'attacher aux éléments de support requis. Dans un tel cas de figure, vous devrez sans doute modifier le système de poutre.
Dans la vue en plan illustrée ci-dessous, veuillez noter qu'il existe quatre quadrants distincts. Les quadrants 1 et 2 sont identiques en termes de structure de surface et de support. Les quadrants 3 et 4 sont plus complexes.

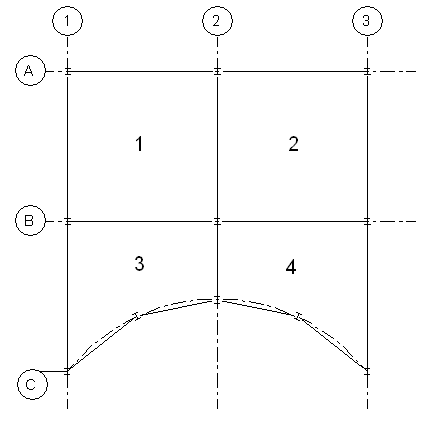

Conception structurelle avec quatre quadrants
Dans l'exemple indiqué ci-dessus, vous pourriez :
- Ajouter un système de poutre séparé pour chaque quadrant. Il s'agit de la meilleure mesure à prendre, car elle garantit que les limites du système de poutre sont verrouillées sur les éléments de support à l'aide de l'outil Choisir des supports.
- Ajouter un système de poutre au quadrant 1 et le copier dans le quadrant 2. Cette option est possible, car la structure de surface et de support est identique dans les deux cas. Cependant, veillez à ce que la copie collée soit bien attachée à tous les éléments de support. Vous devrez peut-être modifier le système de poutre collé.
- Ajouter un système de poutre aux quadrants 1 et 3 et lui appliquer une symétrie dans les quadrants 2 et 4 en sélectionnant le quadrillage 2 comme axe de symétrie. Cette procédure est soumise aux mêmes restrictions que le copier-coller. Vous devrez peut-être modifier le réseau et choisir de nouveau les supports pour garantir le verrouillage du réseau sur un élément de support.
Dans l'exemple indiqué ci-dessus, vous ne devez pas :
- Ajouter un système de poutre couvrant plusieurs quadrants. Les poutres sécantes 2 et B ne couperaient pas le système de poutre. Par conséquent, les intersections entre les longerons et les poutrelles ne s'afficheraient pas dans un tel système de poutre.
- Copier le système de poutre du quadrant 1 et le coller dans le quadrant 3. La surface, la forme et le nombre de leurs éléments de support diffèrent considérablement.
