Utilisez l'accrochage 3D pour garantir un emplacement exact pour l'insertion des points sur un sommet de modèle. Par exemple, vous pouvez utiliser l'accrochage 3D pour mieux placer une surface sur un volume, que vous pouvez ensuite utiliser dans le projet comme sol ou toit. Pour activer l'accrochage 3D, sélectionnez Accrochage 3D dans la barre des options.
Lorsque vous créez une esquisse à l'aide de l'accrochage 3D, des courbes sont placées avec des points porteurs permettant d'apporter des modifications à la courbe sur les axes de coordonnées XYZ.
Pour créer une surface à l'aide de l'accrochage 3D

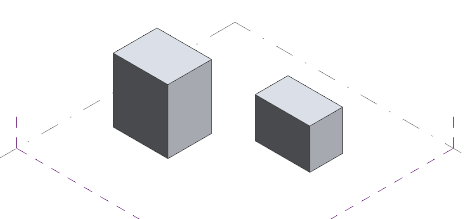

- Créez deux formes. Voir Formes.
- Cliquez sur l'onglet Créer
le groupe de fonctions Dessiner
Ligne. - Dans la barre des options, sélectionnez Accrochage 3D.
- (Facultatif) Dans la barre des options, sélectionnez Chaîne et une référence existante dans la liste des plans de placement.

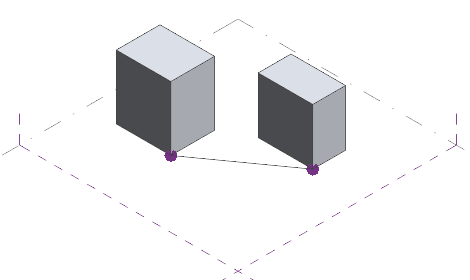

- Dessinez une ligne d'un sommet à un autre. Remarque : Les lignes s'accrochent au sommet.

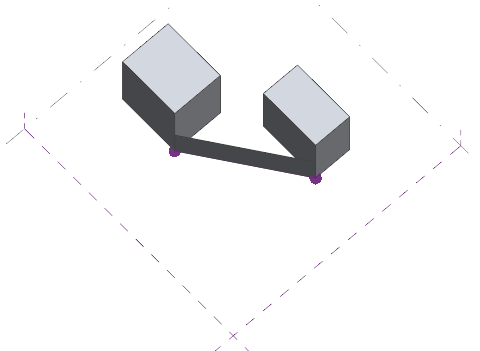

- Sélectionnez la ligne et cliquez sur l'onglet Modifier | Lignesle groupe de fonctions Forme
Créer une forme.
