Création d'une famille de marqueurs de détail

Le marqueur de détail est le symbole qui identifie une bulle de détail dans une vue parente. Vous pouvez créer une famille de marqueurs de détails afin de définir un format particulier ou d'inclure des informations spécifiques.

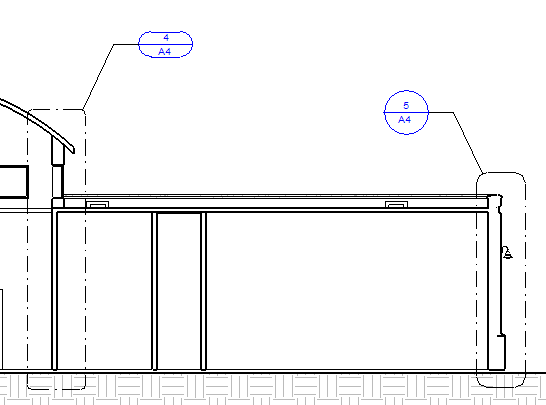

Etiquettes de détail utilisant différents marqueurs de détails

Pour créer une famille de marqueurs de détails

1. Cliquez sur NouveauSymbole d'annotation.
2. Dans la boîte de dialogue Ouvrir, sélectionnez Callout Head.rft ou M_Callout Head.rft.
3. Cliquez sur l'onglet Créerle groupe de fonctions Détail (Ligne), puis esquissez la forme du marqueur de détail.

   Voir Esquisse d'éléments.

4. Si vous le souhaitez, cliquez sur (Texte) pour ajouter du texte au marqueur de détail.

   Ce texte est le même pour tout repère utilisant cette famille.

5. Ajoutez des libellés au marqueur de détail.

   Un libellé correspond à un champ de valeur variable qui s'affiche dans le marqueur de détail. Par exemple, le marqueur de détail par défaut contient un numéro de détail et un numéro de feuille. Lorsque vous placez la vue de détail sur une feuille, le marqueur de détail est mis à jour dans la vue parente : il affiche le numéro de détail et le numéro de feuille correspondant au repère.

   Pour ajouter un libellé au marqueur de détail, procédez comme suit :

   1. Cliquez sur l'onglet Créerle groupe de fonctions Texte (Libellé).
   2. Placez le pointeur dans la zone de dessin, puis cliquez à l'emplacement auquel vous souhaitez insérer les informations dans le marqueur de détail.
   3. Dans la boîte de dialogue Modifier le libellé, sous Paramètres de la catégorie, sélectionnez le champ à placer dans le marqueur de détail.
   4. Cliquez sur (Ajouter des paramètres au libellé).
   5. Cliquez sur OK.
6. Si vous le souhaitez, ajoutez des zones remplies, des zones de masquage ou d'autres détails au marqueur de détail.
7. Dans la barre d'outils d'accès rapide, cliquez sur (Enregistrer), puis spécifiez le nom et l'emplacement de la nouvelle famille de marqueurs de détails.
8. Pour charger la famille de marqueurs de détails dans des projets ouverts, cliquez sur (Charger dans le projet).
