Modification d'un profil de ferme

Vous pouvez modifier les extensions d'une ferme dans les vues en coupe, d'élévation ou 3D perpendiculaires autres que les plans. Selon vos besoins, vous pouvez créer des lignes, supprimer des lignes ou ajuster le profil à l'aide des outils d'ajustement et de modification. Lors de la modification du profil d'une ferme, vous pouvez appliquer la forme de votre choix à ses membrures supérieure et inférieure.

Remarque : Certaines familles de fermes ne se transforment pas correctement en esquisses de profils. Pour que les membrures supérieure et inférieure s'adaptent à la forme du profil, les lignes d'esquisse des membrures supérieure et inférieure de la famille de présentations doivent correspondre aux plans de référence supérieur et inférieur, respectivement. Les courbes dessinées à l'aide des outils de référence de membrure inférieure ou supérieure dans une esquisse de profil définissent la transformation des plans de référence supérieur et inférieur de la famille, non la forme des membrures supérieure et inférieure.

Pour modifier un profil de ferme

1. Sélectionnez la ferme à modifier.
2. Sur le ruban, cliquez sur (Modifier le profil).
3. Cliquez sur (Membrure supérieure) ou (Membrure inférieure).

4. Sélectionnez un outil de ligne.

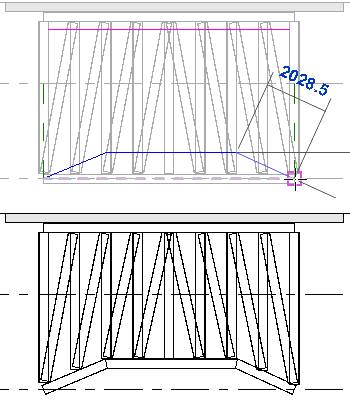

5. Esquissez le profil par rapport auquel vous souhaitez contraindre la ferme.

6. Sélectionnez l'ancien profil de plan et supprimez-le.

7. Sur le ruban, cliquez sur (Terminer le mode de modification).


   Le modèle de ferme prend la forme requise selon les contraintes du nouveau profil. Si nécessaire, vous pouvez modifier les membrures d'une ferme lorsqu'elle est attachée.



   Si la ferme est attachée à une membrure modifiée, le profil est ignoré. La surface attachée d'un plancher ou d'un toit détermine la géométrie de la membrure. La forme du profil de ferme n'est pas supprimée et restera afficher si la ferme est détachée ultérieurement.



Conseil : Cliquez sur (Redéfinir le profil) pour rétablir le profil d'origine de la ferme.
